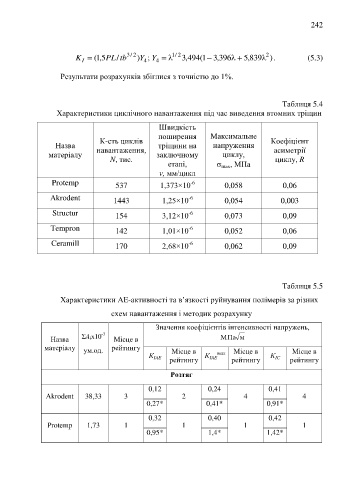

Page 242 - dyser_Stankevych

242

K I  5 , 1 ( PL /tb 2 / 3 )Y 4 ; Y 4   2 / 1 , 3 494 1 (  , 3 396  , 5 839 2 ). (5.3)

Результати розрахунків збіглися з точністю до 1%.

Таблиця 5.4
Характеристики циклічного навантаження під час виведення втомних тріщин

Швидкість
поширення Максимальне
К-сть циклів Коефіцієнт
Назва тріщини на напруження
матеріалу навантаження, заключному циклу, асиметрії
N, тис. циклу, R
етапі,  max , МПа
v, мм/цикл
Protemp 537 1,373×10 0,058 0,06
-6
Akrodent 1443 1,25×10 0,054 0,003
-6

Structur 154 3,12×10 0,073 0,09
-6
Tempron 142 1,01×10 0,052 0,06
-6
Ceramill 170 2,68×10 0,062 0,09
-6

Таблиця 5.5

Характеристики АЕ-активності та в’язкості руйнування полімерів за різних

схем навантаження і методик розрахунку

Значення коефіцієнтів інтенсивності напружень,

Назва ΣA iх10 -3 Місце в МПа м
матеріалу ум.од. рейтингу Місце в max Місце в Місце в
К IAE рейтингу К IAЕ рейтингу К ІС рейтингу

Розтяг

0,12 0,24 0,41
Akrodent 38,33 3 2 4 4
0,27* 0,41* 0,91*

0,32 0,40 0,42
Protemp 1,73 1 1 1 1
0,95* 1,4* 1,42*
