Page 239 - dyser_Stankevych

239

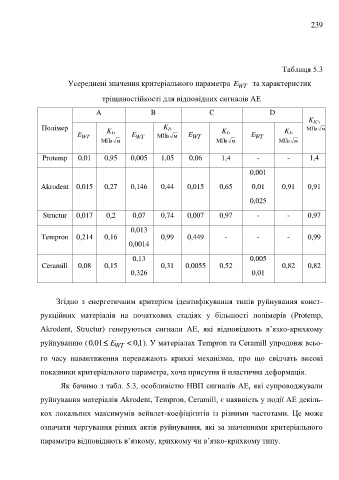

Таблиця 5.3

Усереднені значення критеріального параметра E WT та характеристик

тріщиностійкості для відповідних сигналів АЕ

A B C D
K ,
IC
Полімер K , K , K , K , М П а м
I
E WT I E WT М П а м E WT I E WT I
М П а м М П а м М П а м

Protemp 0,01 0,95 0,005 1,05 0,06 1,4 - - 1,4

0,001

Akrodent 0,015 0,27 0,146 0,44 0,015 0,65 0,01 0,91 0,91

0,025

Structur 0,017 0,2 0,07 0,74 0,007 0,97 - - 0,97

0,013
Tempron 0,214 0,16 0,99 0,449 - - - 0,99
0,0014

0,13 0,005
Ceramill 0,08 0,15 0,31 0,0055 0,52 0,82 0,82
0,326 0,01

Згідно з енергетичним критерієм ідентифікування типів руйнування конст-

рукційних матеріалів на початкових стадіях у більшості полімерів (Protemp,

Akrodent, Struсtur) генеруються сигнали АЕ, які відповідають в’язко-крихкому

руйнуванню ( 01,0  E WT  1 , 0 ). У матеріалах Tempron та Ceramill упродовж всьо-

го часу навантаження переважають крихкі механізми, про що свідчать високі
показники критеріального параметра, хоча присутня й пластична деформація.

Як бачимо з табл. 5.3, особливістю НВП сигналів АЕ, які супроводжували

руйнування матеріалів Akrodent, Tempron, Ceramill, є наявність у події АЕ декіль-

кох локальних максимумів вейвлет-коефіцієнтів із різними частотами. Це може

означати чергування різних актів руйнування, які за значеннями критеріального

параметра відповідають в’язкому, крихкому чи в’язко-крихкому типу.
