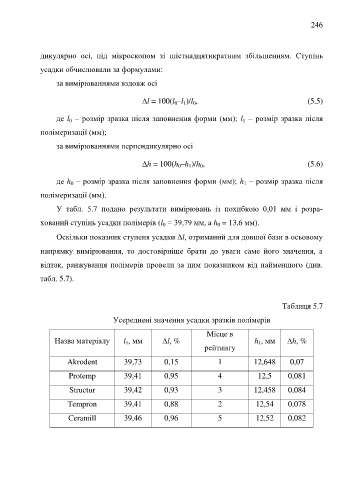

Page 246 - dyser_Stankevych

246

дикулярно осі, під мікроскопом зі шістнадцятикратним збільшенням. Ступінь

усадки обчислювали за формулами:

за вимірюваннями вздовж осі

l = 100(l –l )/l , (5.5)
0
1
0
де l – розмір зразка після заповнення форми (мм); l – розмір зразка після
0
1
полімеризації (мм);

за вимірюваннями перпендикулярно осі

h = 100(h –h )/h , (5.6)
0
1
0
де h – розмір зразка після заповнення форми (мм); h – розмір зразка після
1
0
полімеризації (мм).

У табл. 5.7 подано результати вимірювань із похибкою 0,01 мм і розра-

хований ступінь усадки полімерів (l = 39,79 мм, а h = 13,6 мм).
0
0
Оскільки показник ступеня усадки l, отриманий для довшої бази в осьовому

напрямку вимірювання, то достовірніше брати до уваги саме його значення, а

відтак, ранжування полімерів провели за цим показником від найменшого (див.

табл. 5.7).

Таблиця 5.7

Усереднені значення усадки зразків полімерів

Місце в
Назва матеріалу l , мм l, % h , мм h, %
1
1
рейтингу
Akrodent 39,73 0,15 1 12,648 0,07

Protemp 39,41 0,95 4 12,5 0,081

Structur 39,42 0,93 3 12,458 0,084

Tempron 39,41 0,88 2 12,54 0,078

Ceramill 39,46 0,96 5 12,52 0,082
