Page 142 - dyser_Stankevych

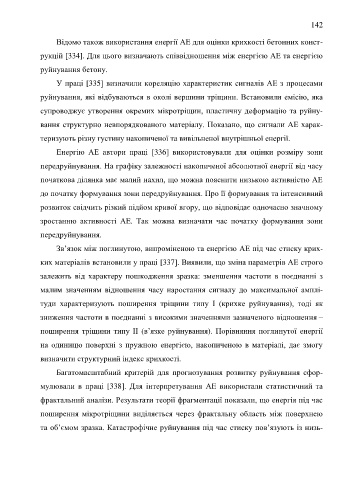

142

Відомо також використання енергії АЕ для оцінки крихкості бетонних конст-

рукцій [334]. Для цього визначають співвідношення між енергією АЕ та енергією

руйнування бетону.

У праці [335] визначили кореляцію характеристик сигналів АЕ з процесами

руйнування, які відбуваються в околі вершини тріщини. Встановили емісію, яка

супроводжує утворення окремих мікротріщин, пластичну деформацію та руйну-

вання структурно невпорядкованого матеріалу. Показано, що сигнали АЕ харак-

теризують різну густину накопиченої та вивільненої внутрішньої енергії.

Енергію AE автори праці [336] використовували для оцінки розміру зони

передруйнування. На графіку залежності накопиченої абсолютної енергії від часу

початкова ділянка має малий нахил, що можна пояснити низькою активністю AE

до початку формування зони передруйнування. Про її формування та інтенсивний

розвиток свідчить різкий підйом кривої вгору, що відповідає одночасно значному

зростанню активності AE. Так можна визначати час початку формування зони
передруйнування.

Зв’язок між поглинутою, випроміненою та енергією АЕ під час стиску крих-
ких матеріалів встановили у праці [337]. Виявили, що зміна параметрів АЕ строго

залежить від характеру пошкодження зразка: зменшення частоти в поєднанні з
малим значенням відношення часу наростання сигналу до максимальної амплі-

туди характеризують поширення тріщини типу І (крихке руйнування), тоді як

зниження частоти в поєднанні з високими значеннями зазначеного відношення –

поширення тріщини типу II (в’язке руйнування). Порівняння поглинутої енергії

на одиницю поверхні з пружною енергією, накопиченою в матеріалі, дає змогу

визначити структурний індекс крихкості.

Багатомасштабний критерій для прогнозування розвитку руйнування сфор-

мулювали в праці [338]. Для інтерпретування АЕ використали статистичний та

фрактальний аналізи. Результати теорії фрагментації показали, що енергія під час

поширення мікротріщини виділяється через фрактальну область між поверхнею

та об’ємом зразка. Катастрофічне руйнування під час стиску пов’язують із низь-
