Page 83 - Дисертація_Сободош_Наталія_Йосипівна

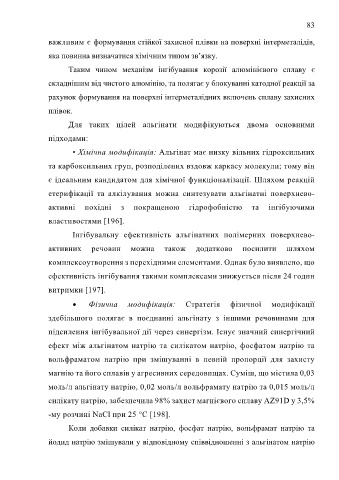

83

важливим є формування стійкої захисної плівки на поверхні інтерметалідів,

яка повинна визначатися хімічним типом зв’язку.

Таким чином механізм інгібування корозії алюмінієвого сплаву є

складнішим від чистого алюмінію, та полягає у блокуванні катодної реакції за

рахунок формування на поверхні інтерметалідних включень сплаву захисних

плівок.

Для таких цілей альгінати модифікуються двома основними

підходами:

• Хімічна модифікація: Альгінат має низку вільних гідроксильних

та карбоксильних груп, розподілених вздовж каркасу молекули; тому він

є ідеальним кандидатом для хімічної функціоналізації. Шляхом реакцій

етерифікації та алкілування можна синтезувати альгінатні поверхнево-

активні похідні з покращеною гідрофобністю та інгібуючими

властивостями [196].

Інгібувальну ефективність альгінатних полімерних поверхнево-

активних речовин можна також додатково посилити шляхом
комплексоутворення з перехідними елементами. Однак було виявлено, що

ефективність інгібування такими комплексами знижується після 24 годин
витримки [197].

 Фізична модифікація: Стратегія фізичної модифікації

здебільшого полягає в поєднанні альгінату з іншими речовинами для

підсилення інгібувальної дії через синергізм. Існує значний синергічний

ефект між альгінатом натрію та силікатом натрію, фосфатом натрію та

вольфраматом натрію при змішуванні в певній пропорції для захисту

магнію та його сплавів у агресивних середовищах. Суміш, що містила 0,03

моль/л альгінату натрію, 0,02 моль/л вольфрамату натрію та 0,015 моль/л

силікату натрію, забезпечила 98% захист магнієвого сплаву AZ91D у 3,5%

-му розчині NaCl при 25 °C [198].

Коли добавки силікат натрію, фосфат натрію, вольфрамат натрію та

йодид натрію змішували у відповідному співвідношенні з альгінатом натрію
