Page 84 - Дисертація_Сободош_Наталія_Йосипівна

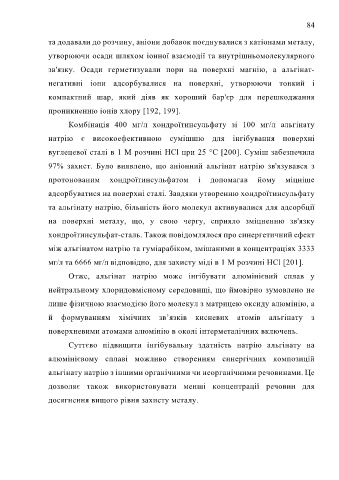

84

та додавали до розчину, аніони добавок поєднувалися з катіонами металу,

утворюючи осади шляхом іонної взаємодії та внутрішньомолекулярного

зв'язку. Осади герметизували пори на поверхні магнію, а альгінат-

негативні іони адсорбувалися на поверхні, утворюючи тонкий і

компактний шар, який діяв як хороший бар'єр для перешкоджання

проникненню іонів хлору [192, 199].

Комбінація 400 мг/л хондроїтинсульфату зі 100 мг/л альгінату

натрію є високоефективною сумішшю для інгібування поверхні

вуглецевої сталі в 1 M розчині HCl при 25 °C [200]. Суміш забезпечила

97% захист. Було виявлено, що аніонний альгінат натрію зв'язувався з

протонованим хондроїтинсульфатом і допомагав йому міцніше

адсорбуватися на поверхні сталі. Завдяки утворенню хондроїтинсульфату

та альгінату натрію, більшість його молекул активувалися для адсорбції

на поверхні металу, що, у свою чергу, сприяло зміцненню зв'язку

хондроїтинсульфат-сталь. Також повідомлялося про синергетичний ефект

між альгінатом натрію та гуміарабіком, змішаними в концентраціях 3333
мг/л та 6666 мг/л відповідно, для захисту міді в 1 M розчині HCl [201].

Отже, альгінат натрію може інгібувати алюмінієвий сплав у
нейтральному хлоридовмісному середовищі, що ймовірно зумовлено не

лише фізичною взаємодією його молекул з матрицею оксиду алюмінію, а
й формуванням хімічних зв’язків кисневих атомів альгінату з

поверхневими атомами алюмінію в околі інтерметалічних включень.

Суттєво підвищити інгібувальну здатність натрію альгінату на

алюмінієвому сплаві можливо створенням синергічних композицій

альгінату натрію з іншими органічними чи неорганічними речовинами. Це

дозволяє також використовувати менші концентрації речовин для

досягнення вищого рівня захисту металу.
