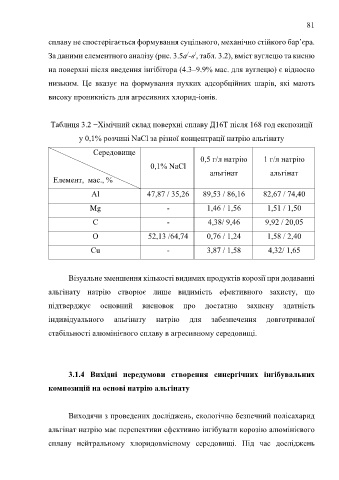

Page 81 - Дисертація_Сободош_Наталія_Йосипівна

81

сплаву не спостерігається формування суцільного, механічно стійкого бар’єра.

/
/
За даними елементного аналізу (рис. 3.5а -в , табл. 3.2), вміст вуглецю та кисню
на поверхні після введення інгібітора (4.3–9.9% мас. для вуглецю) є відносно

низьким. Це вказує на формування пухких адсорбційних шарів, які мають

високу проникність для агресивних хлорид-іонів.

Таблиця 3.2 −Хімічний склад поверхні сплаву Д16Т після 168 год експозиції

у 0,1% розчині NaCl за різної концентрації натрію альгінату

Середовище
0,5 г/л натрію 1 г/л натрію
0,1% NaCl
альгінат альгінат
Елемент, мас., %

Al 47,87 / 35,26 89,53 / 86,16 82,67 / 74,40

Mg - 1,46 / 1,56 1,51 / 1,50

C - 4,38/ 9,46 9,92 / 20,05

O 52,13 /64,74 0,76 / 1,24 1,58 / 2,40

Cu - 3,87 / 1,58 4,32/ 1,65

Візуальне зменшення кількості видимих продуктів корозії при додаванні

альгінату натрію створює лише видимість ефективного захисту, що

підтверджує основний висновок про достатню захисну здатність

індивідуального альгінату натрію для забезпечення довготривалої

стабільності алюмінієвого сплаву в агресивному середовищі.

3.1.4 Вихідні передумови створення синергічних інгібувальних

композицій на основі натрію альгінату

Виходячи з проведених досліджень, екологічно безпечний полісахарид

альгінат натрію має перспективи ефективно інгібувати корозію алюмінієвого

сплаву нейтральному хлоридовмісному середовищі. Під час досліджень
