Page 48 - Дисертація_Сободош_Наталія_Йосипівна

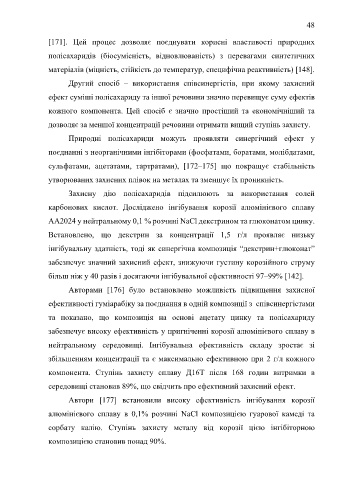

48

[171]. Цей процес дозволяє поєднувати корисні властивості природних

полісахаридів (біосумісність, відновлюваність) з перевагами синтетичних

матеріалів (міцність, стійкість до температур, специфічна реактивність) [148].

Другий спосіб – використання співсинергістів, при якому захисний

ефект суміші полісахариду та іншої речовини значно перевищує суму ефектів

кожного компонента. Цей спосіб є значно простіший та економічніший та

дозволяє за меншої концентрації речовини отримати вищий ступінь захисту.

Природні полісахариди можуть проявляти синергічний ефект у

поєднанні з неорганічними інгібіторами (фосфатами, боратами, молібдатами,

сульфатами, ацетатами, тартратами), [172–175] що покращує стабільність

утворюваних захисних плівок на металах та зменшує їх проникність.

Захисну дію полісахаридів підсилюють за використання солей

карбонових кислот. Досліджено інгібування корозії алюмінієвого сплаву

АА2024 у нейтральному 0,1 % розчині NaCl декстрином та глюконатом цинку.

Встановлено, що декстрин за концентрації 1,5 г/л проявляє низьку

інгібувальну здатність, тоді як синергічна композиція “декстрин+глюконат”
забезпечує значний захисний ефект, знижуючи густину корозійного струму

більш ніж у 40 разів і досягаючи інгібувальної ефективності 97–99% [142].
Авторами [176] було встановлено можливість підвищення захисної

ефективності гуміарабіку за поєднання в одній композиції з співсинергістами
та показано, що композиція на основі ацетату цинку та полісахариду

забезпечує високу ефективність у пригніченні корозії алюмінієвого сплаву в

нейтральному середовищі. Інгібувальна ефективність складу зростає зі

збільшенням концентрації та є максимально ефективною при 2 г/л кожного

компонента. Ступінь захисту сплаву Д16Т після 168 годин витримки в

середовищі становив 89%, що свідчить про ефективний захисний ефект.

Автори [177] встановили високу ефективність інгібування корозії

алюмінієвого сплаву в 0,1% розчині NaCl композицією гуарової камеді та

сорбату калію. Ступінь захисту металу від корозії цією інгібіторною

композицією становив понад 90%.
