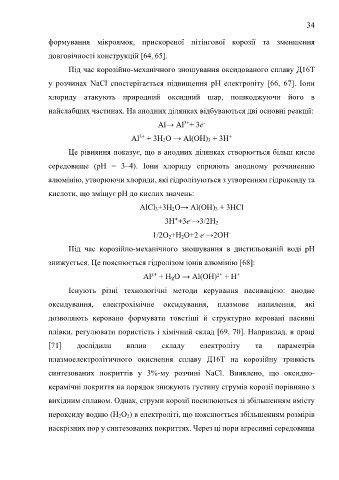

Page 34 - Дисертація_Сободош_Наталія_Йосипівна

34

формування мікроямок, прискореної пітінгової корозії та зменшення

довговічності конструкцій [64, 65].

Під час корозійно-механічного зношування оксидованого сплаву Д16Т

у розчинах NaCl спостерігається підвищення рН електроліту [66, 67]. Іони

хлориду атакують природний оксидний шар, пошкоджуючи його в

найслабших частинах. На анодних ділянках відбуваються дві основні реакції:

3+
Al→ Al + 3e -
3+
Al + 3H 2O → Al(OH) 3 + 3H +
Це рівняння показує, що в анодних ділянках створюється більш кисле

середовище (pH = 3–4). Іони хлориду сприяють анодному розчиненню

алюмінію, утворюючи хлориди, які гідролізуються з утворенням гідроксиду та

кислоти, що зміщує pH до кислих значень:

AlCl 3+3H 2O→ Al(OH) 3 + 3HCl

-
3H⁺+3e →3/2H 2
1/2O 2+H 2O+2 e →2OH -
-

Під час корозійно-механічного зношування в дистильованій воді рН
знижується. Це пояснюється гідролізом іонів алюмінію [68]:

Al³⁺ + H₂O → Al(OH)²⁺ + H⁺

Існують різні технологічні методи керування пасивацією: анодне

оксидування, електрохімічне оксидування, плазмове напилення, які

дозволяють керовано формувати товстіші й структурно керовані пасивні

плівки, регулювати пористість і хімічний склад [69, 70]. Наприклад, в праці

[71] дослідили вплив складу електроліту та параметрів

плазмоелектролітичного окиснення сплаву Д16Т на корозійну тривкість

синтезованих покриттів у 3%-му розчині NaCl. Виявлено, що оксидно-

керамічні покриття на порядок знижують густину струмів корозії порівняно з

вихідним сплавом. Однак, струми корозії посилюються зі збільшенням вмісту

пероксиду водню (H 2O 2) в електроліті, що пояснюється збільшенням розмірів

наскрізних пор у синтезованих покриттях. Через ці пори агресивні середовища
