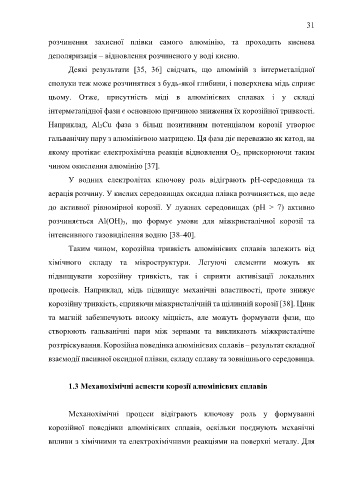

Page 31 - Дисертація_Сободош_Наталія_Йосипівна

31

розчинення захисної плівки самого алюмінію, та проходить киснева

деполяризація – відновлення розчиненого у воді кисню.

Деякі результати [35, 36] свідчать, що алюміній з інтерметалідної

сполуки теж може розчинятися з будь-якої глибини, і поверхнева мідь сприяє

цьому. Отже, присутність міді в алюмінієвих сплавах і у складі

інтерметалідної фази є основною причиною зниження їх корозійної тривкості.

Наприклад, Al 2Cu фаза з більш позитивним потенціалом корозії утворює

гальванічну пару з алюмінієвою матрицею. Ця фаза діє переважно як катод, на

якому протікає електрохімічна реакція відновлення O 2, прискорюючи таким

чином окислення алюмінію [37].

У водних електролітах ключову роль відіграють рН-середовища та

аерація розчину. У кислих середовищах оксидна плівка розчиняється, що веде

до активної рівномірної корозії. У лужних середовищах (pH > 7) активно

розчиняється Al(OH) 3, що формує умови для міжкристалічної корозії та

інтенсивного газовиділення водню [38–40].

Таким чином, корозійна тривкість алюмінієвих сплавів залежить від
хімічного складу та мікроструктури. Легуючі елементи можуть як

підвищувати корозійну тривкість, так і сприяти активізації локальних
процесів. Наприклад, мідь підвищує механічні властивості, проте знижує

корозійну тривкість, сприяючи міжкристалічній та щілинній корозії [38]. Цинк
та магній забезпечують високу міцність, але можуть формувати фази, що

створюють гальванічні пари між зернами та викликають міжкристалічне

розтріскування. Корозійна поведінка алюмінієвих сплавів – результат складної

взаємодії пасивної оксидної плівки, складу сплаву та зовнішнього середовища.

1.3 Механохімічні аспекти корозії алюмінієвих сплавів

Механохімічні процеси відіграють ключову роль у формуванні

корозійної поведінки алюмінієвих сплавів, оскільки поєднують механічні

впливи з хімічними та електрохімічними реакціями на поверхні металу. Для
