Page 30 - Дисертація_Сободош_Наталія_Йосипівна

30

Для алюмінієвих сплавів, склад основних легувальних елементів якого

4,0% Cu; 0,9% Mn; 0,5% Fe міжкристалітна корозія пояснюється схемою,

наведеною на рис. 1. В таких сплавах присутні три основні структурні

складові: твердий розчин міді в алюмінії, фаза , близька за складом до

сполуки CuAl 2, і чистий алюміній. При старінні алюмінієвого сплаву по

границях зерен твердого розчину випадає інтерметалічна сполука CuAl 2
внаслідок дифузії міді, а сусідні ділянки збіднюються міддю та представляють

практично чистий алюміній.

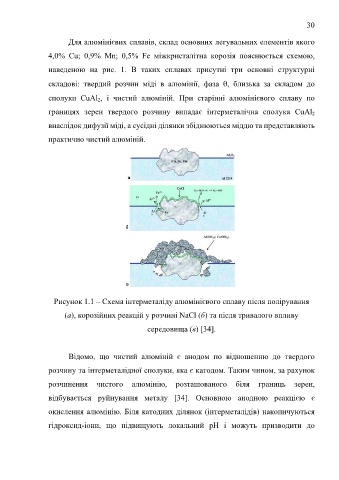

Рисунок 1.1 – Схема інтерметаліду алюмінієвого сплаву після полірування

(а), корозійних реакцій у розчині NaCl (б) та після тривалого впливу

середовища (в) [34].

Відомо, що чистий алюміній є анодом по відношенню до твердого

розчину та інтерметалідної сполуки, яка є катодом. Таким чином, за рахунок

розчинення чистого алюмінію, розташованого біля границь зерен,

відбувається руйнування металу [34]. Основною анодною реакцією є

окислення алюмінію. Біля катодних ділянок (інтерметалідів) накопичуються

гідроксид-іони, що підвищують локальний pH і можуть призводити до
