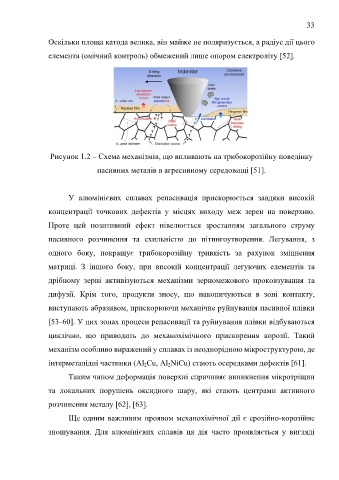

Page 33 - Дисертація_Сободош_Наталія_Йосипівна

33

Оскільки площа катода велика, він майже не поляризується, а радіус дії цього

елемента (омічний контроль) обмежений лише опором електроліту [52].

Рисунок 1.2 – Схема механізмів, що впливають на трибокорозійну поведінку

пасивних металів в агресивному середовищі [51].

У алюмінієвих сплавах репасивація прискорюється завдяки високій

концентрації точкових дефектів у місцях виходу меж зерен на поверхню.

Проте цей позитивний ефект нівелюється зростанням загального струму

пасивного розчинення та схильністю до пітингоутворення. Легування, з

одного боку, покращує трибокорозійну тривкість за рахунок зміцнення

матриці. З іншого боку, при високій концентрації легуючих елементів та

дрібному зерні активізуються механізми зерномежового проковзування та

дифузії. Крім того, продукти зносу, що накопичуються в зоні контакту,
виступають абразивом, прискорюючи механічне руйнування пасивної плівки

[53–60]. У цих зонах процеси репасивації та руйнування плівки відбуваються
циклічно, що приводить до механохімічного прискорення корозії. Такий

механізм особливо виражений у сплавах із неоднорідною мікроструктурою, де
інтерметалідні частинки (Al 2Cu, Al 2NiCu) стають осередками дефектів [61].

Таким чином деформація поверхні спричиняє виникнення мікротріщин

та локальних порушень оксидного шару, які стають центрами активного

розчинення металу [62], [63].

Ще одним важливим проявом механохімічної дії є ерозійно-корозійне

зношування. Для алюмінієвих сплавів ця дія часто проявляється у вигляді
