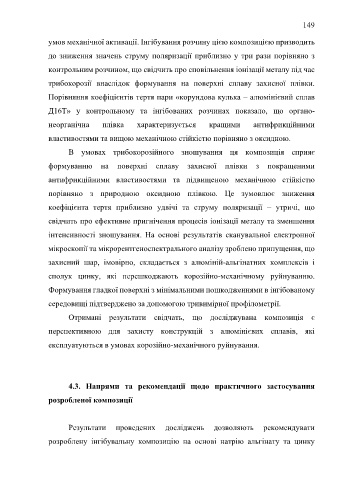

Page 149 - Дисертація_Сободош_Наталія_Йосипівна

149

умов механічної активації. Інгібування розчину цією композицією призводить

до зниження значень струму поляризації приблизно у три рази порівняно з

контрольним розчином, що свідчить про сповільнення іонізації металу під час

трибокорозії внаслідок формування на поверхні сплаву захисної плівки.

Порівняння коефіцієнтів тертя пари «корундова кулька – алюмінієвий сплав

Д16Т» у контрольному та інгібованих розчинах показало, що органо-

неорганічна плівка характеризується кращими антифрикційними

властивостями та вищою механічною стійкістю порівняно з оксидною.

В умовах трибокорозійного зношування ця композиція сприяє

формуванню на поверхні сплаву захисної плівки з покращеними

антифрикційними властивостями та підвищеною механічною стійкістю

порівняно з природною оксидною плівкою. Це зумовлює зниження

коефіцієнта тертя приблизно удвічі та струму поляризації – утричі, що

свідчить про ефективне пригнічення процесів іонізації металу та зменшення

інтенсивності зношування. На основі результатів сканувальної електронної

мікроскопії та мікрорентгеноспектрального аналізу зроблено припущення, що
захисний шар, імовірно, складається з алюміній-альгінатних комплексів і

сполук цинку, які перешкоджають корозійно-механічному руйнуванню.
Формування гладкої поверхні з мінімальними пошкодженнями в інгібованому

середовищі підтверджено за допомогою тривимірної профілометрії.
Отримані результати свідчать, що досліджувана композиція є

перспективною для захисту конструкцій з алюмінієвих сплавів, які

експлуатуються в умовах корозійно-механічного руйнування.

4.3. Напрями та рекомендації щодо практичного застосування

розробленої композиції

Результати проведених досліджень дозволяють рекомендувати

розроблену інгібувальну композицію на основі натрію альгінату та цинку
