Page 78 - ДисертСемак2
P. 78
78
травились в 2% розчині азотної кислоти протягом кількох хвилин. Отримані
поверхні досліджувались з допомогою мікроскопу Carl Zeiss Jena NU-2.
Отримані фотографії мікрошліфів аномальних ділянок і ділянок порівняння
показані на рис. 3.7 –3.8.
100 мкм

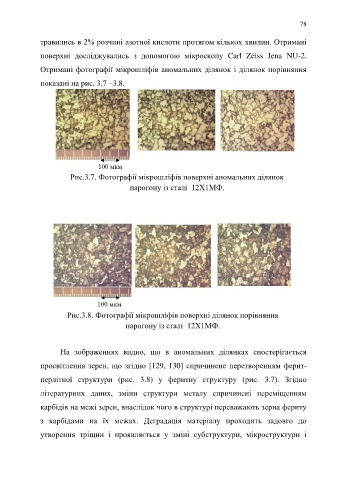

Рис.3.7. Фотографії мікрошліфів поверхні аномальних ділянок
парогону із сталі 12Х1МФ.
100 мкм
Рис.3.8. Фотографії мікрошліфів поверхні ділянок порівняння
парогону із сталі 12Х1МФ.
На зображеннях видно, що в аномальних ділянках спостерігається
просвітлення зерен, що згідно [129, 130] спричинене перетворенням ферит-
перлітної структури (рис. 3.8) у феритну структуру (рис. 3.7). Згідно
літературних даних, зміни структури металу спричинені переміщенням
карбідів на межі зерен, внаслідок чого в структурі переважають зерна фериту
з карбідами на їх межах. Деградація матеріалу проходить задовго до
утворення тріщин і проявляється у зміні субструктури, мікроструктури і
