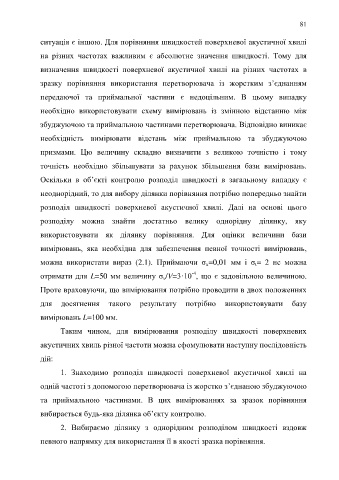

81

ситуація є іншою. Для порівняння швидкостей поверхневої акустичної хвилі

на різних частотах важливим є абсолютне значення швидкості. Тому для

визначення швидкості поверхневої акустичної хвилі на різних частотах в

зразку порівняння використання перетворювача із жорстким з’єднанням

передаючої та приймальної частини є недоцільним. В цьому випадку

необхідно використовувати схему вимірювань із змінною відстанню між

збуджуючою та приймальною частинами перетворювача. Відповідно виникає

необхідність вимірювати відстань між приймальною та збуджуючою

призмами. Цю величину складно визначити з великою точністю і тому

точність необхідно збільшувати за рахунок збільшення бази вимірювань.

Оскільки в об’єкті контролю розподіл швидкості в загальному випадку є

неоднорідний, то для вибору ділянки порівняння потрібно попередньо знайти

розподіл швидкості поверхневої акустичної хвилі. Далі на основі цього

розподілу можна знайти достатньо велику однорідну ділянку, яку
використовувати як ділянку порівняння. Для оцінки величини бази

вимірювань, яка необхідна для забезпечення певної точності вимірювань,
можна використати вираз (2.1). Приймаючи σ =0,01 мм і σ = 2 нс можна
x
t
-4
отримати для L=50 мм величину σ /V=3·10 , що є задовільною величиною.
v
Проте враховуючи, що вимірювання потрібно проводити в двох положеннях

для досягнення такого результату потрібно використовувати базу

вимірювань L=100 мм.

Таким чином, для вимірювання розподілу швидкості поверхневих

акустичних хвиль різної частоти можна сфомулювати наступну послідовність

дій:

1. Знаходимо розподіл швидкості поверхневої акустичної хвилі на

одній частоті з допомогою перетворювача із жорстко з’єднаною збуджуючою

та приймальною частинами. В цих вимірюваннях за зразок порівняння

вибирається будь-яка ділянка об’єкту контролю.

2. Вибираємо ділянку з однорідним розподілом швидкості вздовж

певного напрямку для використання її в якості зразка порівняння.
