Page 79 - ДисертСемак2
P. 79
79

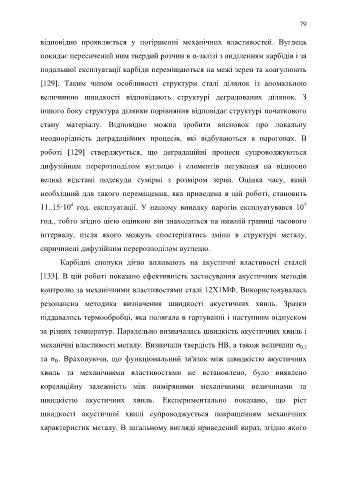

відповідно проявляється у погіршенні механічних властивостей. Вуглець
покидає пересичений ним твердий розчин в α-залізі з виділенням карбідів і за
подальшої експлуатації карбіди переміщаються на межі зерен та коагулюють
[129]. Таким чином особливості структури сталі ділянок із аномальною
величиною швидкості відповідають структурі деградованих ділянок. З
іншого боку структура ділянки порівняння відповідає структурі початкового
стану матеріалу. Відповідно можна зробити висновок про локальну
неоднорідність деградаційних процесів, які відбуваються в парогонах. В
роботі [129] стверджується, що деградаційні процеси супроводжуються
дифузійним перерозподілом вуглецю і елементів легування на відносно
великі відстані подекуди сумірні з розміром зерна. Оцінка часу, який
необхідний для такого переміщення, яка приведена в цій роботі, становить
4
5
11..15·10 год. експлуатації. У нашому випадку парогін експлуатувався 10
год., тобто згідно цією оцінкою він знаходиться на нижній границі часового
інтервалу, після якого можуть спостерігатись зміни в структурі металу,
спричинені дифузійним перерозподілом вуглецю.
Карбідні сполуки дієво впливають на акустичні властивості сталей
[133]. В цій роботі показано ефективність застосування акустичних методів
контролю за механічними властивостями сталі 12Х1МФ. Використовувалась
резонансна методика визначення швидкості акустичних хвиль. Зразки
піддавались термообробці, яка полягала в гартуванні і наступним відпуском
за різних температур. Паралельно визначалась швидкість акустичних хвиль і
механічні властивості металу. Визначали твердість HB, а також величини σ
0.2
та σ . Враховуючи, що функціональний зв'язок між швидкістю акустичних
B
хвиль та механічними властивостями не встановлено, було виявлено
кореляційну залежність між виміряними механічними величинами та
швидкістю акустичних хвиль. Експериментально показано, що ріст
швидкості акустичної хвилі супроводжується покращенням механічних
характеристик металу. В загальному вигляді приведений вираз, згідно якого
