близько Y=110 мм, простягається практично по всій ширині вирізки із

пологим максимумом в області X=200..300 мм. По осі Y вона займає 50 мм.

Інша ділянка (Y=250 мм), займає розмір по осі X близько 300 мм із максиму-

∆V/V, %

0
100 200 300 Y, мм

-1 1
2

3
-2

-3

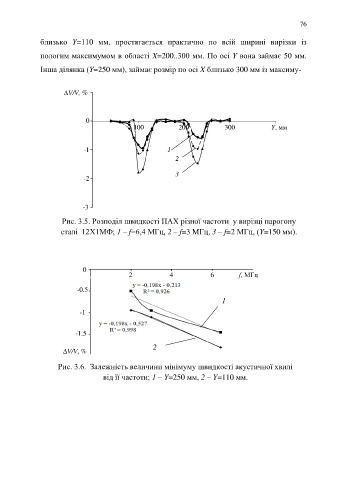

Рис. 3.5. Розподіл швидкості ПАХ різної частоти у вирізці парогону
сталі 12Х1МФ; 1 – f=6,4 МГц, 2 – f=3 МГц, 3 – f=2 МГц, (Y=150 мм).

0 2 4 6 f, МГц

-0.5
1

-1

-1.5

2
∆V/V, %

Рис. 3.6. Залежність величини мінімуму швидкості акустичної хвилі

від її частоти; 1 – Y=250 мм, 2 – Y=110 мм.
