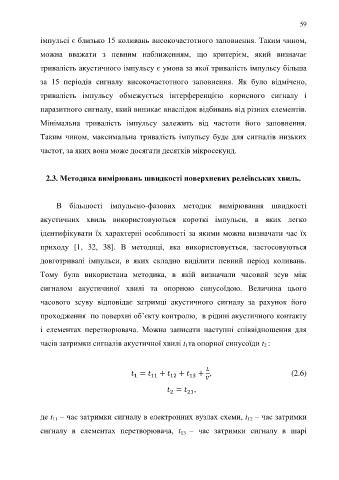

               імпульсі є близько 15 коливань високочастотного заповнення. Таким чином,

               можна  вважати  з  певним  наближенням,  що  критерієм,  який  визначає

               тривалість акустичного імпульсу є умова за якої тривалість імпульсу більша

               за  15  періодів  сигналу  високочастотного  заповнення.  Як  було  відмічено,

               тривалість  імпульсу  обмежується  інтерференцією  корисного  сигналу  і

               паразитного сигналу, який виникає внаслідок відбивань від різних елементів.

               Мінімальна  тривалість  імпульсу  залежить  від  частоти  його  заповнення.

               Таким  чином,  максимальна  тривалість  імпульсу  буде  для  сигналів  низьких

               частот, за яких вона може досягати десятків мікросекунд.



                 2.3. Методика вимірювань швидкості поверхневих релеївських хвиль.



                     В  більшості  імпульсно-фазових  методик  вимірювання  швидкості

               акустичних  хвиль  використовуються  короткі  імпульси,  в  яких  легко

               ідентифікувати  їх характерні особливості  за якими  можна  визначати  час їх

               приходу  [1,  32,  38].  В  методиці,  яка  використовується,  застосовуються

               довготривалі  імпульси,  в  яких  складно  виділити  певний  період  коливань.

               Тому  була  використана  методика,  в  якій  визначали  часовий  зсув  між

               сигналом  акустичиної  хвилі  та  опорною  синусоїдою.  Величина  цього

               часового  зсуву  відповідає  затримці  акустичного  сигналу  за  рахунок  його

               проходження  по поверхні об’єкту контролю,  в рідині акустичного контакту

               і  елементах  перетворювача.  Можна  записати  наступні  співвідношення  для

               часів затримки сигналів акустичної хвилі t та опорної синусоїди t :
                                                                  1
                                                                                              2



                                                                            ,                                        (2.6)


                                                                  ,




               де t  – час затримки сигналу в електронних вузлах схеми, t  – час затримки
                    11
                                                                                        12
               сигналу  в  елементах  перетворювача,  t         13   –  час  затримки  сигналу  в  шарі
