періодичних смужок з певним періодом. Ще один спосіб полягає у приклейці
перетворювача для об’ємних поздовжніх хвиль на торці зразка біля його
поверхні. Проте найбільш простим і ефективним способом збудження
поверхневих акустичних хвиль є використання перетворення поздовжньої хвилі
в поверхневу внаслідок її трансформації на поверхні об’єкту контролю.
1.2.2. Методи визначення швидкості поверхневих хвиль Релея
Найпростіша методика вимірювання швидкості поверхневих акустичних хвиль
базується на використанні двох нахилених п’єзоперетворювачів і подана в
L

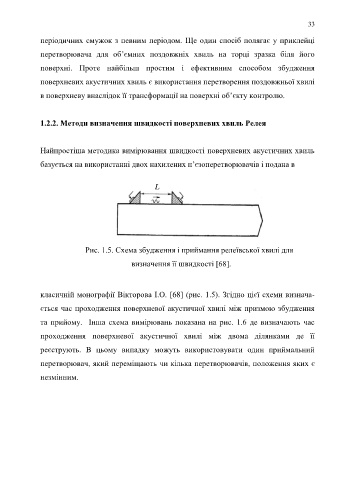

Рис. 1.5. Схема збудження і приймання релеївської хвилі для
визначення її швидкості [68].
класичній монографії Вікторова І.О. [68] (рис. 1.5). Згідно цієї схеми визнача-
ється час проходження поверхневої акустичної хвилі між призмою збудження
та прийому. Інша схема вимірювань показана на рис. 1.6 де визначають час
проходження поверхневої акустичної хвилі між двома ділянками де її
реєструють. В цьому випадку можуть використовувати один приймальний
перетворювач, який переміщають чи кілька перетворювачів, положення яких є
незмінним.
