29

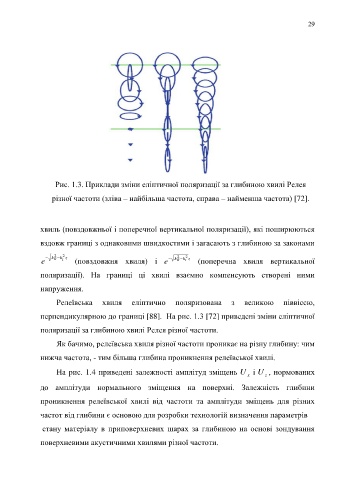

Рис. 1.3. Приклади зміни еліптичної поляризації за глибиною хвилі Релея

різної частоти (зліва – найбільша частота, справа – найменша частота) [72].

хвиль (повздовжньої і поперечної вертикальної поляризації), які поширюються

вздовж границі з однаковими швидкостями і загасають з глибиною за законами

2
2
e  k R  k l 2 z (повздовжня хвиля) і e  k R  k t 2 z (поперечна хвиля вертикальної
поляризації). На границі ці хвилі взаємно компенсують створені ними

напруження.

Релеївська хвиля еліптично поляризована з великою піввіссю,

перпендикулярною до границі [88]. На рис. 1.3 [72] приведені зміни еліптичної

поляризації за глибиною хвилі Релея різної частоти.

Як бачимо, релеївська хвиля різної частоти проникає на різну глибину: чим

нижча частота, - тим більша глибина проникнення релеївської хвилі.

На рис. 1.4 приведені залежності амплітуд зміщень U і U , нормованих
x
z
до амплітуди нормального зміщення на поверхні. Залежність глибини

проникнення релеївської хвилі від частоти та амплітуди зміщень для різних

частот від глибини є основою для розробки технологій визначення параметрів

стану матеріалу в приповерхневих шарах за глибиною на основі зондування

поверхневими акустичними хвилями різної частоти.
