Page 30 - ДисертСемак2

30

U,в.о.

0.8

1
0.4

2

0
1 2 Λ/Z

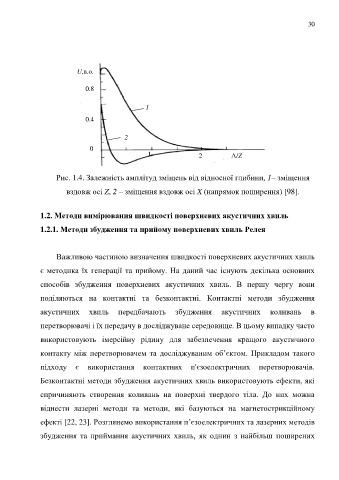

Рис. 1.4. Залежність амплітуд зміщень від відносної глибини, 1– зміщення

вздовж осі Z, 2 – зміщення вздовж осі X (напрямок поширення) [98].

1.2. Методи вимірювання швидкості поверхневих акустичних хвиль

1.2.1. Методи збудження та прийому поверхневих хвиль Релея

Важливою частиною визначення швидкості поверхневих акустичних хвиль

є методика їх генерації та прийому. На даний час існують декілька основних

способів збудження поверхневих акустичних хвиль. В першу чергу вони

поділяються на контактні та безконтактні. Контактні методи збудження

акустичних хвиль передбачають збудження акустичних коливань в

перетворювачі і їх передачу в досліджуване середовище. В цьому випадку часто

використовують імерсійну рідину для забезпечення кращого акустичного

контакту між перетворювачем та досліджуваним об’єктом. Прикладом такого

підходу є використання контактних п'єзоелектричних перетворювачів.
Безконтактні методи збудження акустичних хвиль використовують ефекти, які

спричиняють створення коливань на поверхні твердого тіла. До них можна
віднести лазерні методи та методи, які базуються на магнетострикційному

ефекті [22, 23]. Розглянемо використання п’єзоелектричних та лазерних методів
збудження та приймання акустичних хвиль, як однин з найбільш поширених
