Page 80 - Thesis_Oprysk_Volodymyr

78

Pr 0,5La 0,5), які демонстрували формування домішкових фаз при y ≥ 2, у даних

сплавах методами РФА та РСА виявлено присутність виключно однієї фази зі

структурним типом SnMgCu 4 в усьому дослідженому концентраційному інтервалі

(y = 0 – 3). Це однозначно підтверджує існування неперервного твердого розчину

Co в Pr 0,5Nd 0,5MgNi 4, що свідчить про розширену область гомогенності фази.

Параметри елементарної комірки зростають зі збільшенням вмісту Co, що

узгоджується із законом Веґарда та підтверджує формування гомогенних твердих

розчинів заміщення. Кристалографічні характеристики сплавів та приклад

уточненої дифрактограми наведено в таблиці 3.9 та на рисунку 3.10 відповідно.

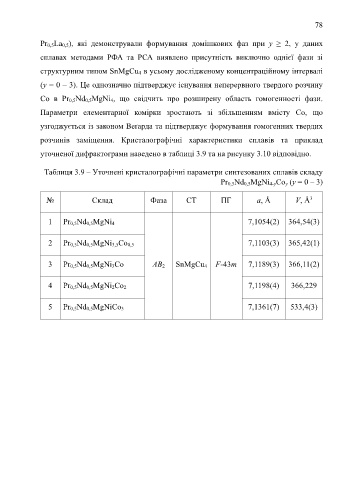

Таблиця 3.9 – Уточнені кристалографічні параметри синтезованих сплавів складу
Pr 0,5Nd 0,5MgNi 4-yCo y (y = 0 – 3)

3
№ Склад Фаза СТ ПГ a, Å V, Å

1 Pr 0,5Nd 0,5MgNi 4 7,1054(2) 364,54(3)

2 Pr 0,5Nd 0,5MgNi 3,5Co 0,5 7,1103(3) 365,42(1)

3 Pr 0,5Nd 0,5MgNi 3Co AB 2 SnMgCu 4 F-43m 7,1189(3) 366,11(2)

4 Pr 0,5Nd 0,5MgNi 2Co 2 7,1198(4) 366,229

5 Pr 0,5Nd 0,5MgNiCo 3 7,1361(7) 533,4(3)
