Page 76 - Thesis_Oprysk_Volodymyr

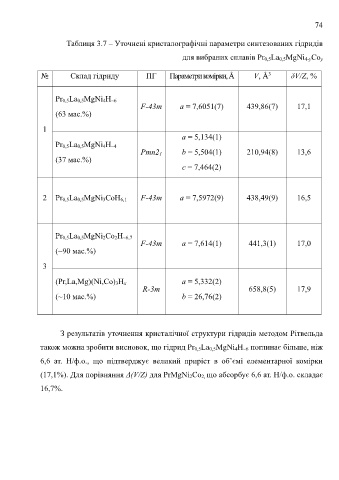

74

Таблиця 3.7 – Уточнені кристалографічні параметри синтезованих гідридів

для вибраних сплавів Pr 0,5La 0,5MgNi 4-yCo y

№ Склад гідриду ПГ Параметри комірки, Å V, Å δV/Z, %
3

Pr 0,5La 0,5MgNi 4H ~6
F-43m a = 7,6051(7) 439,86(7) 17,1
(63 мас.%)

1
a = 5,134(1)
Pr 0,5La 0,5MgNi 4H ~4
Pmn2 1 b = 5,504(1) 210,94(8) 13,6
(37 мас.%)
c = 7,464(2)

2 Pr 0,5La 0,5MgNi 3CoH 6,1 F-43m a = 7,5972(9) 438,49(9) 16,5

Pr 0,5La 0,5MgNi 2Co 2H ~6,7
F-43m a = 7,614(1) 441,3(1) 17,0
(~90 мас.%)
3

(Pr,La,Mg)(Ni,Co) 3H x a = 5,332(2)
R-3m 658,8(5) 17,9
(~10 мас.%) b = 26,76(2)

З результатів уточнення кристалічної структури гідридів методом Рітвельда

також можна зробити висновок, що гідрид Pr 0,5La 0,5MgNi 4H ~6 поглинає більше, ніж

6,6 ат. Н/ф.о., що підтверджує великий приріст в об’ємі елементарної комірки

(17,1%). Для порівняння Δ(V/Z) для PrMgNi 2Co 2, що абсорбує 6,6 ат. Н/ф.о. складає

16,7%.
