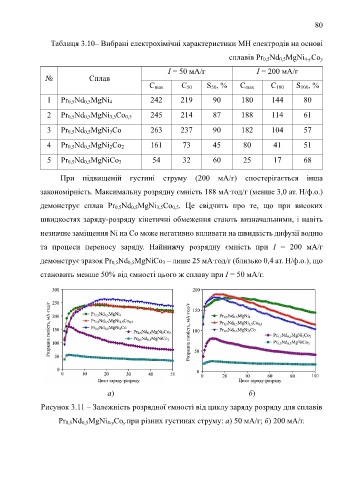

Page 82 - Thesis_Oprysk_Volodymyr

80

Таблиця 3.10– Вибрані електрохімічні характеристики MH електродів на основі

сплавів Pr 0,5Nd 0,5MgNi 4-yCo y

I = 50 мA/г I = 200 мA/г
№ Сплав
C max C 50 S 50, % C max C 100 S 100, %

1 Pr 0,5Nd 0,5MgNi 4 242 219 90 180 144 80

2 Pr 0,5Nd 0,5MgNi 3,5Co 0,5 245 214 87 188 114 61

3 Pr 0,5Nd 0,5MgNi 3Co 263 237 90 182 104 57

4 Pr 0,5Nd 0,5MgNi 2Co 2 161 73 45 80 41 51

5 Pr 0,5Nd 0,5MgNiCo 3 54 32 60 25 17 68

При підвищеній густині струму (200 мА/г) спостерігається інша

закономірність. Максимальну розрядну ємність 188 мА∙год/г (менше 3,0 ат. Н/ф.о.)

демонструє сплав Pr 0,5Nd 0,5MgNi 3,5Co 0,5. Це свідчить про те, що при високих

швидкостях заряду-розряду кінетичні обмеження стають визначальними, і навіть

незначне заміщення Ni на Co може негативно впливати на швидкість дифузії водню

та процеси переносу заряду. Найнижчу розрядну ємність при I = 200 мА/г

демонструє зразок Pr 0,5Nd 0,5MgNiCo 3 – лише 25 мА∙год/г (близько 0,4 ат. Н/ф.о.), що

становить менше 50% від ємності цього ж сплаву при I = 50 мА/г.

а) б)

Рисунок 3.11 – Залежність розрядної ємності від циклу заряду розряду для сплавів

Pr 0,5Nd 0,5MgNi 4-yCo y при різних густинах струму: а) 50 мА/г; б) 200 мА/г.
