Page 81 - Thesis_Oprysk_Volodymyr

79

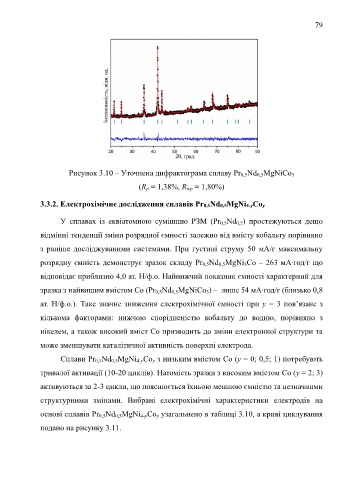

Рисунок 3.10 – Уточнена дифрактограма сплаву Pr 0,5Nd 0,5MgNiCo 3

(R p = 1,38%, R wp = 1,80%)

3.3.2. Електрохімічне дослідження сплавів Pr0,5Nd0,5MgNi4-yCoy

У сплавах із еквіатомною сумішшю РЗМ (Pr 0,5Nd 0,5) простежуються дещо
відмінні тенденції зміни розрядної ємності залежно від вмісту кобальту порівняно

з раніше досліджуваними системами. При густині струму 50 мА/г максимальну
розрядну ємність демонструє зразок складу Pr 0,5Nd 0,5MgNi 3Co – 263 мА∙год/г що

відповідає приблизно 4,0 ат. Н/ф.о. Найнижчий показник ємності характерний для

зразка з найвищим вмістом Co (Pr 0,5Nd 0,5MgNiCo 3) – лише 54 мА∙год/г (близько 0,8

ат. Н/ф.о.). Таке значне зниження електрохімічної ємності при y = 3 пов’язане з

кількома факторами: нижчою спорідненістю кобальту до водню, порівняно з

нікелем, а також високий вміст Co призводить до зміни електронної структури та

може зменшувати каталітичної активність поверхні електрода.

Сплави Pr 0,5Nd 0,5MgNi 4-yCo y з низьким вмістом Co (y = 0; 0,5; 1) потребують

тривалої активації (10-20 циклів). Натомість зразки з високим вмістом Co (y = 2; 3)

активуються за 2-3 цикли, що пояснюється їхньою меншою ємністю та незначними

структурними змінами. Вибрані електрохімічні характеристики електродів на

основі сплавів Pr 0,5Nd 0,5MgNi 4-yCo y узагальнено в таблиці 3.10, а криві циклування

подано на рисунку 3.11.
