Page 75 - Thesis_Oprysk_Volodymyr

73

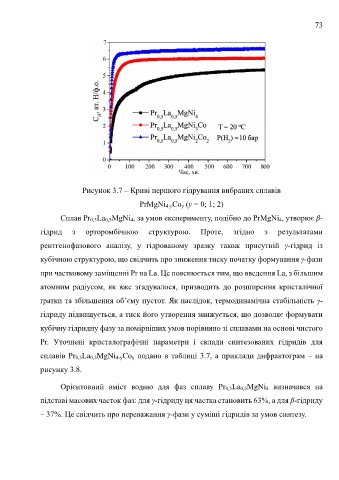

Рисунок 3.7 – Криві першого гідрування вибраних сплавів

PrMgNi 4-yCo y (y = 0; 1; 2)

Сплав Pr 0,5La 0,5MgNi 4, за умов експерименту, подібно до PrMgNi 4, утворює β-

гідрид з орторомбічною структурою. Проте, згідно з результатами

рентгенофазового аналізу, у гідрованому зразку також присутній γ-гідрид із

кубічною структурою, що свідчить про зниження тиску початку формування γ-фази

при частковому заміщенні Pr на La. Це пояснюється тим, що введення La, з більшим

атомним радіусом, як вже згадувалося, призводить до розширення кристалічної

ґратки та збільшення об’єму пустот. Як наслідок, термодинамічна стабільність γ-

гідриду підвищується, а тиск його утворення знижується, що дозволяє формувати

кубічну гідридну фазу за помірніших умов порівняно зі сплавами на основі чистого

Pr. Уточнені кристалографічні параметри і склади синтезованих гідридів для

сплавів Pr 0,5La 0,5MgNi 4-yCo y подано в таблиці 3.7, а приклади дифрактограм – на

рисунку 3.8.

Орієнтовний вміст водню для фаз сплаву Pr 0,5La 0,5MgNi 4 визначався на

підставі масових часток фаз: для γ-гідриду ця частка становить 63%, а для β-гідриду

– 37%. Це свідчить про переважання γ-фази у суміші гідридів за умов синтезу.
