Page 70 - Thesis_Oprysk_Volodymyr

69

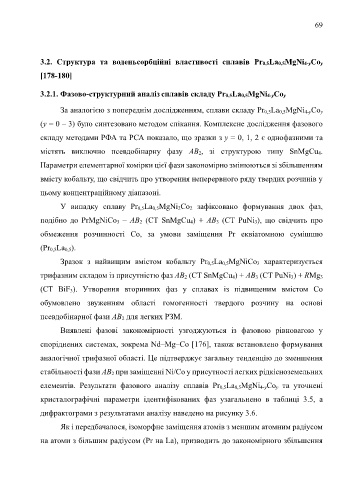

3.2. Структура та воденьсорбційні властивості сплавів Pr0,5La0,5MgNi4-yCoy

[178-180]

3.2.1. Фазово-структурний аналіз сплавів складу Pr0,5La0,5MgNi4-yCoy

За аналогією з попереднім дослідженням, сплави складу Pr 0,5La 0,5MgNi 4-yCo y

(y = 0 – 3) було синтезовано методом спікання. Комплексне дослідження фазового

складу методами РФА та РСА показало, що зразки з y = 0, 1, 2 є однофазними та

містять виключно псевдобінарну фазу AB 2, зі структурою типу SnMgCu 4.

Параметри елементарної комірки цієї фази закономірно змінюються зі збільшенням

вмісту кобальту, що свідчить про утворення неперервного ряду твердих розчинів у

цьому концентраційному діапазоні.

У випадку сплаву Pr 0,5La 0,5MgNi 2Co 2 зафіксовано формування двох фаз,

подібно до PrMgNiCo 3 – AB 2 (СТ SnMgCu 4) + AB 3 (СТ PuNi 3), що свідчить про

обмеження розчинності Co, за умови заміщення Pr еквіатомною сумішшю

(Pr 0,5La 0,5).

Зразок з найвищим вмістом кобальту Pr 0,5La 0,5MgNiCo 3 характеризується

трифазним складом із присутністю фаз AB 2 (СТ SnMgCu 4) + AB 3 (СТ PuNi 3) + RMg 3

(CT BiF 3). Утворення вторинних фаз у сплавах із підвищеним вмістом Co

обумовлено звуженням області гомогенності твердого розчину на основі

псевдобінарної фази AB 2 для легких РЗМ.

Виявлені фазові закономірності узгоджуються із фазовою рівновагою у

споріднених системах, зокрема Nd–Mg–Co [176], також встановлено формування

аналогічної трифазної області. Це підтверджує загальну тенденцію до зменшення
стабільності фази AB 2 при заміщенні Ni/Co у присутності легких рідкісноземельних

елементів. Результати фазового аналізу сплавів Pr 0,5La 0,5MgNi 4-yCo y та уточнені
кристалографічні параметри ідентифікованих фаз узагальнено в таблиці 3.5, а

дифрактограми з результатами аналізу наведено на рисунку 3.6.
Як і передбачалося, ізоморфне заміщення атомів з меншим атомним радіусом

на атоми з більшим радіусом (Pr на La), призводить до закономірного збільшення
