Page 67 - Thesis_Oprysk_Volodymyr

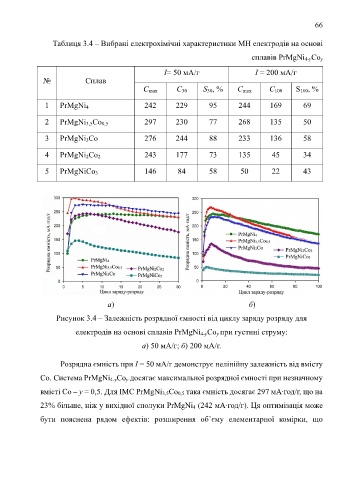

66

Таблиця 3.4 – Вибрані електрохімічні характеристики MH електродів на основі

сплавів PrMgNi 4-yCo y

I= 50 мA/г I = 200 мA/г
№ Сплав
C max C 30 S 30, % C max C 100 S 100, %

1 PrMgNi 4 242 229 95 244 169 69

2 PrMgNi 3,5Co 0,5 297 230 77 268 135 50

3 PrMgNi 3Co 276 244 88 233 136 58

4 PrMgNi 2Co 2 243 177 73 135 45 34

5 PrMgNiCo 3 146 84 58 50 22 43

а) б)

Рисунок 3.4 – Залежність розрядної ємності від циклу заряду розряду для

електродів на основі сплавів PrMgNi 4-yCo y при густині струму:

а) 50 мА/г; б) 200 мА/г.

Розрядна ємність при I = 50 мА/г демонструє нелінійну залежність від вмісту

Co. Система PrMgNi 4-yCo y досягає максимальної розрядної ємності при незначному

вмісті Co – y = 0,5. Для ІМС PrMgNi 3,5Co 0,5 така ємність досягає 297 мА∙год/г, що на

23% більше, ніж у вихідної сполуки PrMgNi 4 (242 мА∙год/г). Ця оптимізація може

бути пояснена рядом ефектів: розширення об’єму елементарної комірки, що
