Page 68 - Thesis_Oprysk_Volodymyr

67

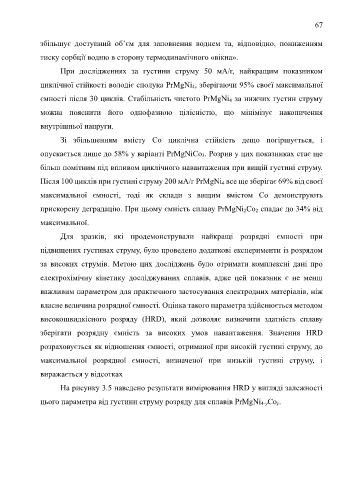

збільшує доступний об’єм для заповнення воднем та, відповідно, пониженням

тиску сорбції водню в сторону термодинамічного «вікна».

При дослідженнях за густини струму 50 мА/г, найкращим показником

циклічної стійкості володіє сполука PrMgNi 4, зберігаючи 95% своєї максимальної

ємності після 30 циклів. Стабільність чистого PrMgNi 4 за нижчих густин струму

можна пояснити його однофазною цілісністю, що мінімізує накопичення

внутрішньої напруги.

Зі збільшенням вмісту Co циклічна стійкість дещо погіршується, і

опускається лише до 58% у варіанті PrMgNiCo 3. Розрив у цих показниках стає ще

більш помітним під впливом циклічного навантаження при вищій густині струму.

Після 100 циклів при густині струму 200 мА/г PrMgNi 4 все ще зберігає 69% від своєї

максимальної ємності, тоді як склади з вищим вмістом Co демонструють

прискорену деградацію. При цьому ємність сплаву PrMgNi 2Co 2 спадає до 34% від

максимальної.

Для зразків, які продемонстрували найкращі розрядні ємності при

підвищених густинах струму, було проведено додаткові експерименти із розрядом

за високих струмів. Метою цих досліджень було отримати комплексні дані про

електрохімічну кінетику досліджуваних сплавів, адже цей показник є не менш

важливим параметром для практичного застосування електродних матеріалів, ніж

власне величина розрядної ємності. Оцінка такого параметра здійснюється методом

високошвидкісного розряду (HRD), який дозволяє визначити здатність сплаву

зберігати розрядну ємність за високих умов навантаження. Значення HRD

розраховується як відношення ємності, отриманої при високій густині струму, до

максимальної розрядної ємності, визначеної при низькій густині струму, і

виражається у відсотках

На рисунку 3.5 наведено результати вимірювання HRD у вигляді залежності

цього параметра від густини струму розряду для сплавів PrMgNi 4-yCo y.
