Page 69 - Thesis_Oprysk_Volodymyr

68

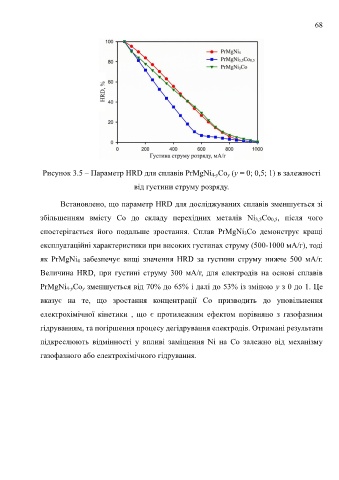

Рисунок 3.5 – Параметр HRD для сплавів PrMgNi 4-yCo y (y = 0; 0,5; 1) в залежності

від густини струму розряду.

Встановлено, що параметр HRD для досліджуваних сплавів зменшується зі

збільшенням вмісту Co до складу перехідних металів Ni 3,5Co 0,5, після чого

спостерігається його подальше зростання. Сплав PrMgNi 3Co демонструє кращі

експлуатаційні характеристики при високих густинах струму (500-1000 мА/г), тоді

як PrMgNi 4 забезпечує вищі значення HRD за густини струму нижче 500 мА/г.

Величина HRD, при густині струму 300 мА/г, для електродів на основі сплавів

PrMgNi 4-yCo y зменшується від 70% до 65% і далі до 53% із зміною y з 0 до 1. Це

вказує на те, що зростання концентрації Co призводить до уповільнення

електрохімічної кінетики , що є протилежним ефектом порівняно з газофазним

гідруванням, та погіршення процесу дегідрування електродів. Отримані результати

підкреслюють відмінності у впливі заміщення Ni на Co залежно від механізму

газофазного або електрохімічного гідрування.
