Page 65 - Thesis_Oprysk_Volodymyr

64

з вихідної кубічної на орторомбічну. Відповідно до літературних даних [118, 182],

із зростанням вмісту Pr у складі сплаву спостерігається істотне підвищення плато

тиску на P-C-T діаграмі. Зокрема, тиск плато для утворення γ-фази перевищує 10

бар, що пояснює неможливість отримання γ-гідриду для PrMgNi 4 за умов

проведення експерименту.

Утворення γ-гідридів, характерне для Со-вмісних сплавів супроводжується

ізотропним збільшенням параметрів елементарної комірки вихідної кубічної

структури. Слід зазначити, що в обох типах гідридних фаз — як у орторомбічній,

так і в кубічній, атоми Н займають тетраедричні та тригонально-біпірамідальні

пустоти [183]. Уточнені кристалографічні параметри та склади синтезованих

гідридів наведено в таблиці 3.3, а уточнену дифрактограми PrMgNi 4H 4,5, як приклад

орторомбічного гідриду, представлено на рисунку 3.3.

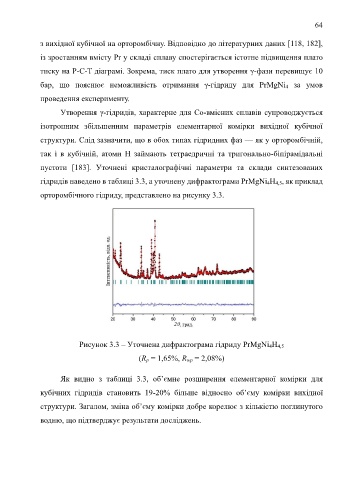

Рисунок 3.3 – Уточнена дифрактограма гідриду PrMgNi 4H 4,5

(R p = 1,65%, R wp = 2,08%)

Як видно з таблиці 3.3, об’ємне розширення елементарної комірки для

кубічних гідридів становить 19-20% більше відносно об’єму комірки вихідної

структури. Загалом, зміна об’єму комірки добре корелює з кількістю поглинутого

водню, що підтверджує результати досліджень.
