Page 74 - Thesis_Oprysk_Volodymyr
P. 74
72

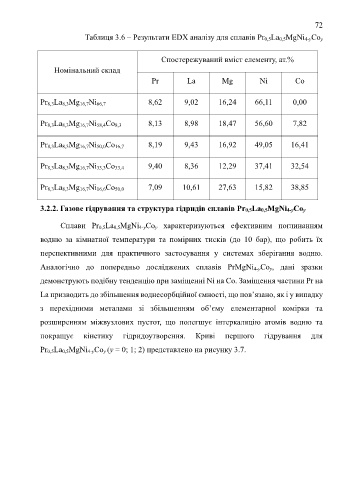

Таблиця 3.6 – Результати EDX аналізу для сплавів Pr 0,5La 0,5MgNi 4-yCo y
Спостережуваний вміст елементу, ат.%
Номінальний склад
Pr La Mg Ni Co
Pr 8,3La 8,3Mg 16,7Ni 66,7 8,62 9,02 16,24 66,11 0,00
Pr 8,3La 8,3Mg 16,7Ni 58,4Co 8,3 8,13 8,98 18,47 56,60 7,82
Pr 8,3La 8,3Mg 16,7Ni 50,0Co 16,7 8,19 9,43 16,92 49,05 16,41
Pr 8,3La 8,3Mg 16,7Ni 33,3Co 33,4 9,40 8,36 12,29 37,41 32,54
Pr 8,3La 8,3Mg 16,7Ni 16,6Co 50,0 7,09 10,61 27,63 15,82 38,85
3.2.2. Газове гідрування та структура гідридів сплавів Pr0,5La0,5MgNi4-yCoy
Сплави Pr 0,5La 0,5MgNi 4-yCo y характеризуються ефективним поглинанням
водню за кімнатної температури та помірних тисків (до 10 бар), що робить їх
перспективними для практичного застосування у системах зберігання водню.
Аналогічно до попередньо досліджених сплавів PrMgNi 4-yCo y, дані зразки
демонструють подібну тенденцію при заміщенні Ni на Co. Заміщення частини Pr на
La призводить до збільшення воднесорбційної ємності, що пов’язано, як і у випадку
з перехідними металами зі збільшенням об’єму елементарної комірки та
розширенням міжвузлових пустот, що полегшує інтеркаляцію атомів водню та
покращує кінетику гідридоутворення. Криві першого гідрування для
Pr 0,5La 0,5MgNi 4-yCo y (y = 0; 1; 2) представлено на рисунку 3.7.
