Page 63 - Thesis_Oprysk_Volodymyr

62

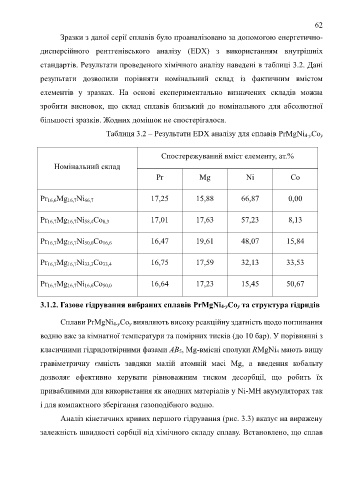

Зразки з даної серії сплавів було проаналізовано за допомогою енергетично-

дисперсійного рентгенівського аналізу (EDX) з використанням внутрішніх

стандартів. Результати проведеного хімічного аналізу наведені в таблиці 3.2. Дані

результати дозволили порівняти номінальний склад із фактичним вмістом

елементів у зразках. На основі експериментально визначених складів можна

зробити висновок, що склад сплавів близький до номінального для абсолютної

більшості зразків. Жодних домішок не спостерігалося.

Таблиця 3.2 – Результати EDX аналізу для сплавів PrMgNi 4-yCo y

Спостережуваний вміст елементу, ат.%

Номінальний склад
Pr Mg Ni Co

Pr 16,6Mg 16,7Ni 66,7 17,25 15,88 66,87 0,00

Pr 16,7Mg 16,7Ni 58,4Co 8,3 17,01 17,63 57,23 8,13

Pr 16,7Mg 16,7Ni 50,0Co 16,6 16,47 19,61 48,07 15,84

Pr 16,7Mg 16,7Ni 33,3Co 33,4 16,75 17,59 32,13 33,53

Pr 16,7Mg 16,7Ni 16,6Co 50,0 16,64 17,23 15,45 50,67

3.1.2. Газове гідрування вибраних сплавів PrMgNi4-yCoy та структура гідридів

Сплави PrMgNi 4-yCo y виявляють високу реакційну здатність щодо поглинання

водню вже за кімнатної температури та помірних тисків (до 10 бар). У порівнянні з

класичними гідридотвірними фазами AB 5, Mg-вмісні сполуки RMgNi 4 мають вищу

гравіметричну ємність завдяки малій атомній масі Mg, а введення кобальту

дозволяє ефективно керувати рівноважним тиском десорбції, що робить їх

привабливими для використання як анодних матеріалів у Ni-MH акумуляторах так

і для компактного зберігання газоподібного водню.

Аналіз кінетичних кривих першого гідрування (рис. 3.3) вказує на виражену

залежність швидкості сорбції від хімічного складу сплаву. Встановлено, що сплав
