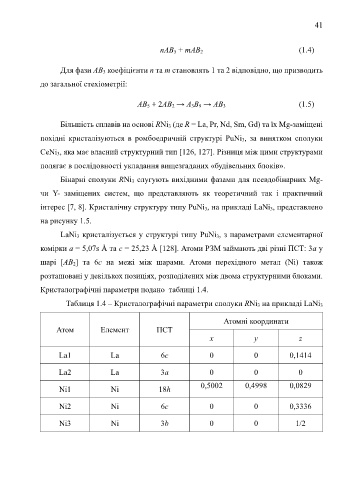

Page 41 - Thesis_Oprysk_Volodymyr

41

nAB 5 + mAB 2 (1.4)

Для фази AB 3 коефіцієнти n та m становлять 1 та 2 відповідно, що призводить

до загальної стехіометрії:

AB 5 + 2AB 2 → A 3B 9 → AB 3 (1.5)

Більшість сплавів на основі RNi 3 (де R = La, Pr, Nd, Sm, Gd) та їх Mg-заміщені

похідні кристалізуються в ромбоедричній структурі PuNi 3, за винятком сполуки

CeNi 3, яка має власний структурний тип [126, 127]. Різниця між цими структурами

полягає в послідовності укладання вищезгаданих «будівельних блоків».

Бінарні сполуки RNi 3 слугують вихідними фазами для псевдобінарних Mg-

чи Y- заміщених систем, що представляють як теоретичний так і практичний

інтерес [7, 8]. Кристалічну структуру типу PuNi 3, на прикладі LaNi 3, представлено

на рисунку 1.5.

LaNi 3 кристалізується у структурі типу PuNi 3, з параметрами елементарної

комірки a = 5,07s Å та c = 25,23 Å [128]. Атоми РЗМ займають дві різні ПСТ: 3a у

шарі [AB 2] та 6c на межі між шарами. Атоми перехідного метал (Ni) також

розташовані у декількох позиціях, розподілених між двома структурними блоками.
Кристалографічні параметри подано таблиці 1.4.

Таблиця 1.4 – Кристалографічні параметри сполуки RNi 3 на прикладі LaNi 3

Атомні координати
Атом Елемент ПСТ
x y z

La1 La 6c 0 0 0,1414

La2 La 3a 0 0 0

0,5002 0,4998 0,0829
Ni1 Ni 18h

Ni2 Ni 6c 0 0 0,3336

Ni3 Ni 3b 0 0 1/2
