Page 134 - Thesis_Oprysk_Volodymyr
P. 134

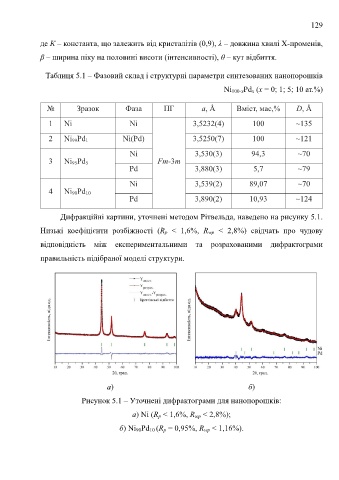

129
де К – константа, що залежить від кристалітів (0,9), λ – довжина хвилі Х-променів,
β – ширина піку на половині висоти (інтенсивності), θ – кут відбиття.
Таблиця 5.1 – Фазовий склад і структурні параметри синтезованих нанопорошків
Ni 100-xPd x (x = 0; 1; 5; 10 ат.%)
№ Зразок Фаза ПГ a, Å Вміст, мас,% D, Å
1 Ni Ni 3,5232(4) 100 ~135
2 Ni 99Pd 1 Ni(Pd) 3,5250(7) 100 ~121
Ni 3,530(3) 94,3 ~70
3 Ni 95Pd 5 Fm-3m
Pd 3,880(3) 5,7 ~79
Ni 3,539(2) 89,07 ~70
4 Ni 90Pd 10
Pd 3,890(2) 10,93 ~124
Дифракційні картини, уточнені методом Рітвельда, наведено на рисунку 5.1.
Низькі коефіцієнти розбіжності (R p < 1,6%, R wp < 2,8%) свідчать про чудову
відповідність між експериментальними та розрахованими дифрактограми
правильність підібраної моделі структури.
а) б)
Рисунок 5.1 – Уточнені дифрактограми для нанопорошків:
а) Ni (R p < 1,6%, R wp < 2,8%);
б) Ni 90Pd 10 (R p = 0,95%, R wp < 1,16%).
