Page 131 - Thesis_Oprysk_Volodymyr

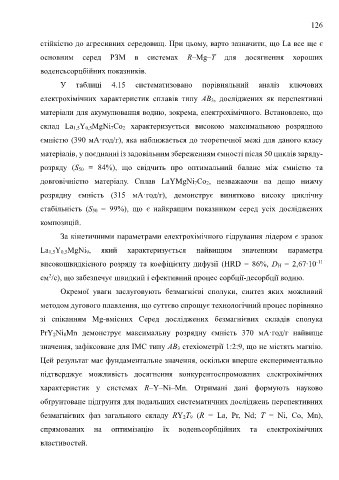

126

стійкістю до агресивних середовищ. При цьому, варто зазначити, що La все ще є

основним серед РЗМ в системах R–Mg–T для досягнення хороших

воденсьсорцбійних показників.

У таблиці 4.15 систематизовано порівняльний аналіз ключових

електрохімічних характеристик сплавів типу AB 3, досліджених як перспективні

матеріали для акумулювання водню, зокрема, електрохімічного. Встановлено, що

склад La 1,5Y 0,5MgNi 7Co 2 характеризується високою максимальною розрядною

ємністю (390 мА·год/г), яка наближається до теоретичної межі для даного класу

матеріалів, у поєднанні із задовільним збереженням ємності після 50 циклів заряду-

розряду (S 50 = 84%), що свідчить про оптимальний баланс між ємністю та

довговічністю матеріалу. Сплав LaYMgNi 7Co 2, незважаючи на дещо нижчу

розрядну ємність (315 мА·год/г), демонструє винятково високу циклічну

стабільність (S 50 = 99%), що є найкращим показником серед усіх досліджених

композицій.

За кінетичними параметрами електрохімічного гідрування лідером є зразок

La 1,5Y 0,5MgNi 9, який характеризується найвищим значенням параметра

-11
високошвидкісного розряду та коефіцієнту дифузії (HRD = 86%, D H = 2,67∙10
2
см /с), що забезпечує швидкий і ефективний процес сорбції-десорбції водню.
Окремої уваги заслуговують безмагнієві сполуки, синтез яких можливий

методом дугового плавлення, що суттєво спрощує технологічний процес порівняно

зі спіканням Mg-вмісних Серед досліджених безмагнієвих складів сполука

PrY 2Ni 8Mn демонструє максимальну розрядну ємність 370 мА·год/г найвище

значення, зафіксоване для ІМС типу AB 3 стехіометрії 1:2:9, що не містять магнію.

Цей результат має фундаментальне значення, оскільки вперше експериментально

підтверджує можливість досягнення конкурентоспроможних електрохімічних

характеристик у системах R–Y–Ni–Mn. Отримані дані формують науково

обґрунтоване підґрунтя для подальших систематичних досліджень перспективних

безмагнієвих фаз загального складу RY 2T 9 (R = La, Pr, Nd; T = Ni, Co, Mn),

спрямованих на оптимізацію їх воденьсорбційних та електрохімічних

властивостей.
