Page 129 - Thesis_Oprysk_Volodymyr

124

одного боку, відбувається збільшення максимальної розрядної ємності завдяки

розширенню об’єму елементарної комірки та стабілізації гідридної фази, з іншого

– погіршуються кінетичні характеристики, можливо, внаслідок зниження

електропровідності, що особливо критично проявляється при високих густинах

струму розряду.

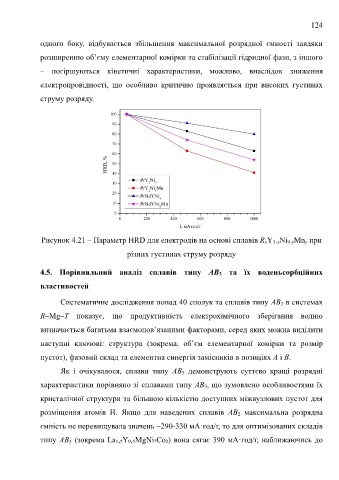

Рисунок 4.21 – Параметр HRD для електродів на основі сплавів R xY 3-xNi 9-yMn y при

різних густинах струму розряду

4.5. Порівняльний аналіз сплавів типу AB3 та їх воденьсорбційних

властивостей

Систематичне дослідження понад 40 сполук та сплавів типу AB 3 в системах

R–Mg–T показує, що продуктивність електрохімічного зберігання водню

визначається багатьма взаємопов’язаними факторами, серед яких можна виділити

наступні ключові: структура (зокрема, об’єм елементарної комірки та розмір

пустот), фазовий склад та елементна синергія замісників в позиціях A і B.

Як і очікувалося, сплави типу AB 3 демонструють суттєво кращі розрядні

характеристики порівняно зі сплавами типу AB 3, що зумовлено особливостями їх

кристалічної структури та більшою кількістю доступних міжвузлових пустот для

розміщення атомів Н. Якщо для наведених сплавів AB 2 максимальна розрядна

ємність не перевищувала значень ~290-330 мА·год/г, то для оптимізованих складів

типу AB 3 (зокрема La₁,₅Y₀,₅MgNi₇Co₂) вона сягає 390 мА·год/г, наближаючись до
