Page 124 - Thesis_Oprysk_Volodymyr

119

спікання (завдяки усуненню проблем випаровування Mg при синтезі), сплави

демонструють кращу стійкість до окиснення. Таким чином, для дослідження

комбінованого впливу кількох рідкісноземельних металів були синтезовані сполуки

із сумішшю цих елементів.

Проведені РФА та РСА підтвердили, що всі синтезовані зразки

кристалізувалися як однофазні матеріали з гексагональною структурою типу PuNi 3

(просторова група R-3m). Уточнені параметри кристалічної ґратки та об'єми

елементарної комірки наведено у таблиці 4.13. Приклади уточнених дифрактограм

для зазначених сплавів представлені на рисунку 4.18.

а) б)

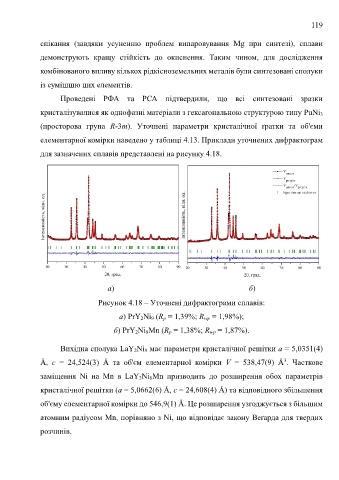

Рисунок 4.18 – Уточнені дифрактограми сплавів:

а) PrY 2Ni 9 (R p = 1,39%; R wp = 1,98%);

б) PrY 2Ni 8Mn (R p = 1,38%; R wp = 1,87%).

Вихідна сполука LaY 2Ni 9 має параметри кристалічної решітки a = 5,0351(4)

Å, c = 24,524(3) Å та об'єм елементарної комірки V = 538,47(9) Å . Часткове
3

заміщення Ni на Mn в LaY 2Ni 8Mn призводить до розширення обох параметрів
кристалічної решітки (a = 5,0662(6) Å, c = 24,608(4) Å) та відповідного збільшення

об'єму елементарної комірки до 546,9(1) Å. Це розширення узгоджується з більшим
атомним радіусом Mn, порівняно з Ni, що відповідає закону Веґарда для твердих

розчинів.
