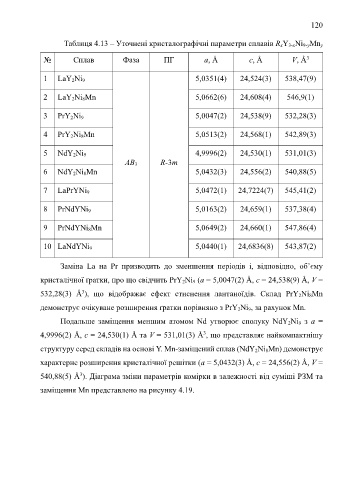

Page 125 - Thesis_Oprysk_Volodymyr

120

Таблиця 4.13 – Уточнені кристалографічні параметри сплавів R xY 3-xNi 9-yMn y

3
№ Сплав Фаза ПГ a, Å c, Å V, Å

1 LaY 2Ni 9 5,0351(4) 24,524(3) 538,47(9)

2 LaY 2Ni 8Mn 5,0662(6) 24,608(4) 546,9(1)

3 PrY 2Ni 9 5,0047(2) 24,538(9) 532,28(3)

4 PrY 2Ni 8Mn 5,0513(2) 24,568(1) 542,89(3)

5 NdY 2Ni 9 4,9996(2) 24,530(1) 531,01(3)

AB 3 R-3m
6 NdY 2Ni 8Mn 5,0432(3) 24,556(2) 540,88(5)

7 LaPrYNi 9 5,0472(1) 24,7224(7) 545,41(2)

8 PrNdYNi 9 5,0163(2) 24,659(1) 537,38(4)

9 PrNdYNi 8Mn 5,0649(2) 24,660(1) 547,86(4)

10 LaNdYNi 9 5,0440(1) 24,6836(8) 543,87(2)

Заміна La на Pr призводить до зменшення періодів і, відповідно, об’єму

кристалічної ґратки, про що свідчить PrY 2Ni 9 (a = 5,0047(2) Å, c = 24,538(9) Å, V =

3
532,28(3) Å ), що відображає ефект стиснення лантаноїдів. Склад PrY 2Ni 8Mn
демонструє очікуване розширення ґратки порівняно з PrY 2Ni 9, за рахунок Mn.

Подальше заміщення меншим атомом Nd утворює сполуку NdY 2Ni 9 з a =

3
4,9996(2) Å, c = 24,530(1) Å та V = 531,01(3) Å , що представляє найкомпактнішу

структуру серед складів на основі Y. Mn-заміщений сплав (NdY 2Ni 8Mn) демонструє
характерне розширення кристалічної решітки (a = 5,0432(3) Å, c = 24,556(2) Å, V =

3
540,88(5) Å ). Діаграма зміни параметрів комірки в залежності від суміші РЗМ та
заміщення Mn представлено на рисунку 4.19.
