Page 127 - Thesis_Oprysk_Volodymyr
P. 127
122
змінені шляхи дифузії водню в кристалічній структурі. При цьому, заміщення Ni на
Mn суттєво підвищує воденьсорбційну ємність. Сполуки RY 2Ni 8Mn досягають
максимальної ємності 311-370 мА·год /г, що практично вдвічі більше, ніж у їхніх
вихідних незаміщених аналогів RY 2Ni9 (126-194 мА·год/г).
а) б)

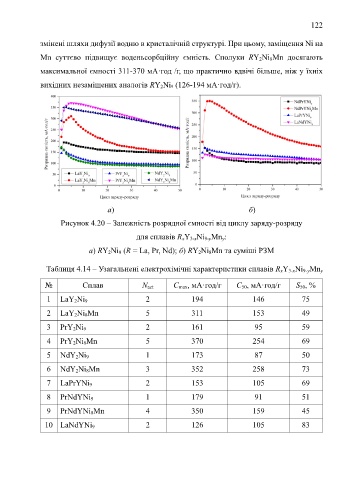

Рисунок 4.20 – Залежність розрядної ємності від циклу заряду-розряду
для сплавів R xY 3-xNi 9-yMn y:
а) RY 2Ni 9 (R = La, Pr, Nd); б) RY 2Ni 8Mn та суміші РЗМ
Таблиця 4.14 – Узагальнені електрохімічні характеристики сплавів R xY 3-xNi 9-yMn y
№ Сплав N act C max, мА·год/г C 50, мА·год/г S 50, %
1 LaY 2Ni 9 2 194 146 75
2 LaY 2Ni 8Mn 5 311 153 49
3 PrY 2Ni 9 2 161 95 59
4 PrY 2Ni 8Mn 5 370 254 69
5 NdY 2Ni 9 1 173 87 50
6 NdY 2Ni 8Mn 3 352 258 73
7 LaPrYNi 9 2 153 105 69
8 PrNdYNi 9 1 179 91 51
9 PrNdYNi 8Mn 4 350 159 45
10 LaNdYNi 9 2 126 105 83
