Page 122 - Thesis_Oprysk_Volodymyr

117

У межах дослідження було проведено аналіз електрохімічного гідрування

серії сплавів Nd 2MgNi 9-yCo y (y = 0, 3, 4,5, 6 та 9). Поступове заміщення Ni/Co

призводить до систематичних змін у розподілі фаз, які суттєво впливають на

електрохімічні характеристики зберігання водню. У таблиці 4.12 представлено

узагальнені розрядні характеристики досліджених сплавів, а на рисунку 4.17

наведені криві циклічної стійкості, що ілюструють зміну розрядної ємності

досліджуваних матеріалів у процесі циклування.

Таблиця 4.12 – Узагальнені електрохімічні характеристики сплавів

Nd 2MgNi 9-xCo x (x = 0, 3, 4,5, 6, 9)

№ Сплав N act C max, мА·год/г C 50, мА∙год/г S 50, %

1 Nd 2MgNi 9 8 172 153 89

2 Nd 2MgNi 6Co 3 3 248 189 76

3 Nd 2MgNi 4,5Co 4,5 3 289 188 65

4 Nd 2MgNi 3Co 6 2 297 204 69

5 Nd 2MgCo 9* 8 67 54 85

*для порівняння всього ряду заміщення інформацію взято з [197], лише 30 циклів-заряду-розряду

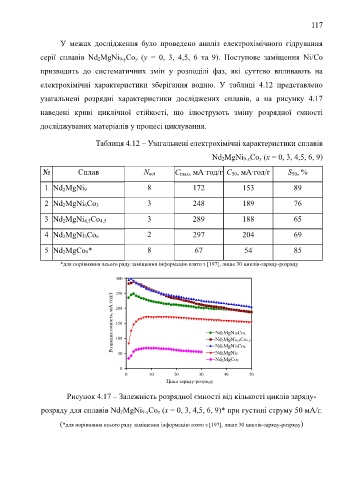

Рисунок 4.17 – Залежність розрядної ємності від кількості циклів заряду-

розряду для сплавів Nd 2MgNi 9-xCo x (x = 0, 3, 4,5, 6, 9)* при густині струму 50 мА/г.

(*для порівняння всього ряду заміщення інформацію взято з [197], лише 30 циклів-заряду-розряду)
