75

ження робочої точки.

Однією з проблем, яка виникає за реєстрації акустичних хвиль

інтерференційним методом, є його мала чутливість порівняно з тією, яку

отримують у випадку використання контактних перетворювачів на базі

п’єзоефекту. Поряд з достатньо очевидними методами збільшення чутливості,

такими як використання підсилювача з високим відношенням сигнал/шум та

стабільного джерела світла, існують методи збільшення чутливості, які

грунтуються на модифікації самої схеми вимірювань. До одного з таких методів

належить використання інтерференції променів з ортогональною поляризацією

[150]. Інтерференція променів із ортогональною лінійною поляризацією

призводить до зміни поляризації результуючого пучка і не призводить до зміни

його інтенсивності. Залежно від різниці фаз променів, що інтерферують,

будемо мати ту чи іншу еліптичну поляризацію. Для аналізу такого світла

використовують поляриметричні схеми, з допомогою яких можна перевести
зміну поляризації світла в зміну інтенсивності [183‒188]. Збільшення

чутливості до зміни різниці фаз тут досягається за рахунок використання
високочутливих поляризаційних методик, які краще реєструють різницю фаз,

Дзеркало

Акустооптична

комірка

Світлоподільник

Фотоприймач Зразок

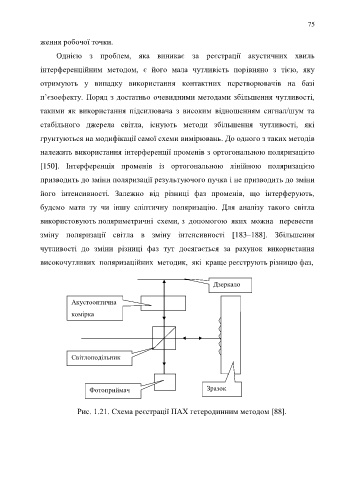

Рис. 1.21. Схема реєстрації ПАХ гетеродинним методом [88].
