78

Ще одним шляхом збільшити чутливість для об’єктів контролю із

шорсткою поверхнею є використання інтерферометра із затримкою (delay

interferometer) [150, 214–215]. Схема цього інтерферометра показана на рис.

1.23. Світло, розсіяне на поверхні контрольованого зразка, попадає на світло -

подільник, де розбиваєтьсч на два промені. Один з них йде на фотоприймач, а

інший попадає на оптичну лінію затримки і після неї також на фотоприймач. В

результаті отримуємо інтерференцію між двома променями з однаковими

формами фронтів хвиль. Різниця між ними полягає у тому, що вони розсіяні в

різні моменти часу, які відповідають різним фазам проходження акустичної

хвилі. Щоб реалізувати таку методику для акустичних хвиль з частотою 10

МГц, необхідно забезпечити часову затримку променя величиною 50 нс. Таку

Джерело

світла
Фотоприймач

Затримка

Зразок

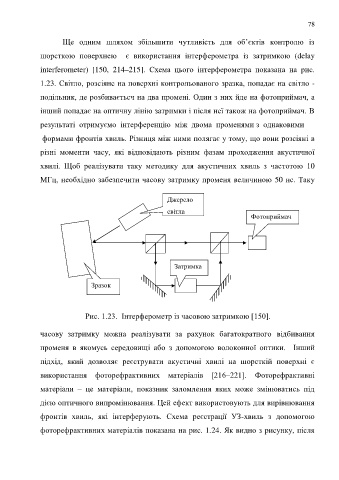

Рис. 1.23. Інтерферометр із часовою затримкою [150].

часову затримку можна реалізувати за рахунок багатократного відбивання

променя в якомусь середовищі або з допомогою волоконної оптики. Інший

підхід, який дозволяє реєструвати акустичні хвилі на шорсткій поверхні є

використання фоторефрактивних матеріалів [216–221]. Фоторефрактивні

матеріали – це матеріали, показник заломлення яких може змінюватись під

дією оптичного випромінювання. Цей ефект використовують для вирівнювання

фронтів хвиль, які інтерферують. Схема реєстрації УЗ-хвиль з допомогою

фоторефрактивних матеріалів показана на рис. 1.24. Як видно з рисунку, після
