79

проходження фоторефрактивного середовища в опорній хвилі спотворюється

фронт, який стає аналогічний до фронту зондуючої хвилі. Такий ефект виникає

за рахунок зміни показника заломлення в фоторефрактивному матеріалі під

Лазер

УЗ–хвиля Фотоприймач

Фоторефрактивний

матеріал

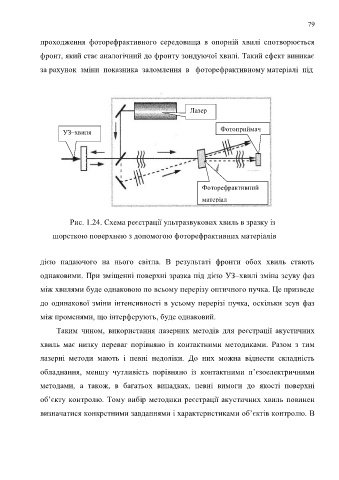

Рис. 1.24. Схема реєстрації ультразвукових хвиль в зразку із

шорсткою поверхнею з допомогою фоторефрактивних матеріалів
[216].

дією падаючого на нього світла. В результаті фронти обох хвиль стають

однаковими. При зміщенні поверхні зразка під дією УЗ–хвилі зміна зсуву фаз

між хвилями буде однаковою по всьому перерізу оптичного пучка. Це призведе

до одинакової зміни інтенсивності в усьому перерізі пучка, оскільки зсув фаз
між променями, що інтерферують, буде однаковий.

Таким чином, використання лазерних методів для реєстрації акустичних
хвиль має низку переваг порівняно із контактними методиками. Разом з тим

лазерні методи мають і певні недоліки. До них можна віднести складність
обладнання, меншу чутливість порівняно із контактними п’єзоелектричними

методами, а також, в багатьох випадках, певні вимоги до якості поверхні

об’єкту контролю. Тому вибір методики реєстрації акустичних хвиль повинен

визначатися конкретними завданнями і характеристиками об’єктів контролю. В
