76
ніж це можна зробити з допомогою схеми, зображеної на рис.1.18 [150]. Інший
спосіб збільшити чутливість полягає у вимірюванні різниці фаз між двома
променями, відбитими від різних ділянок зразка, які знаходяться на відстані
половини довжини ПАХ одна від одної. В цьому випадку різниця фаз буде
більшою в два рази порівняно із традиційною схемою інтерферометра, оскільки
зміщення в променях будуть різних знаків. У методиці, яка грунтується на
зміщенні частоти світла, може бути використане явище гетеродинування [150,
162]. Одна з можливих схем установки для вимірювання за такою методикою
показана на рис. 1.21. Акустооптична комірка використовується для зміщення
частоти оптичного випромінювання [188–198]. Будова акустооптичної комірки
показана на рис. 1.22. Робота акустооптичної комірки базується на тому, що
оптичний промінь дифрагує на УЗ-хвилі, яка поширюється в звукопроводі.
Частота оптичної дифрагованої хвилі зміщена на частоту УЗ–хвилі Ω а. Отже, на
Дифрагований
Падаючий
промінь
промінь
П’єзоелектричний
Акустична хвиля
перетворювач

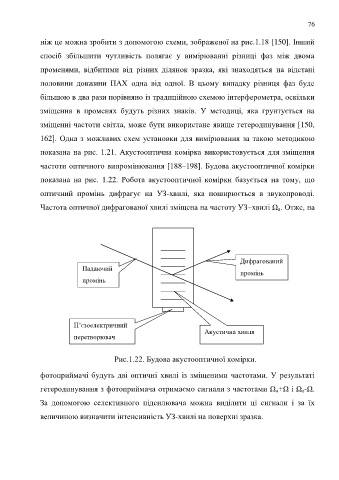

Рис.1.22. Будова акустооптичної комірки.
фотоприймачі будуть дві оптичні хвилі із зміщеними частотами. У результаті
гетеродинування з фотоприймача отримаємо сигнали з частотами Ω а+Ω і Ω а-Ω.
За допомогою селективного підсилювача можна виділити ці сигнали і за їх
величиною визначити інтенсивність УЗ-хвилі на поверхні зразка.
