69

зміщеною частотою можна за допомогою інтерферометра Фабрі-Перо.

Інтерферометр Фабрі–Перо представляє собою дві розміщені паралельно

поверхні з високим коефіцієнтом відбивання. Графік залежності інтенсивності

світла, що пройшло через інтерферометр від його частоти, показано на рис. 1.17

(б). Видно, що при зміні частоти світла змінюється коефіцієнт пропускання

інтерферометра Фабрі–Перо. Схема експерименту з реєстрації УЗ хвилі за

допомогою інтерферометра Фабрі–Перо показана на рис. 1.17 (а). Світло лазера

стабілізованої частоти падає на зразок і після розсіювання попадає на

інтерферометр Фабрі–Перо. Внаслідок ефекту Доплера розсіяне світло буде

мати зміщену частоту, що призведе до зміни інтенсивності світла, яке пройшло

через інтерферометр. Методика, яка ґрунтується на ефекті Доплера, є стійка до

вібрації зразка, повільних дрейфів схеми, а також до флуктуацій показника

заломлення повітря. Перевагою її є також можливість проводити виміри для

об’єктів контролю з шорсткою поверхнею. Дана методика не вимагає
збереження фронту оптичної хвилі. Дзеркальна поверхня зразка в цій методиці

є, в деяких випадках, навіть небажаною, оскільки за переміщення зондуючого
променя в цьому випаду необхідно також переміщати і фотоприймач.

Недоліком даної методики є потреба в джерелі світла із стабілізованою
частотою, а також необхідність стабілізувати роботу інтерферометра Фабрі–

Дзеркало

Лазер
Зразок

Cвітлоподільник

Фотоприймач

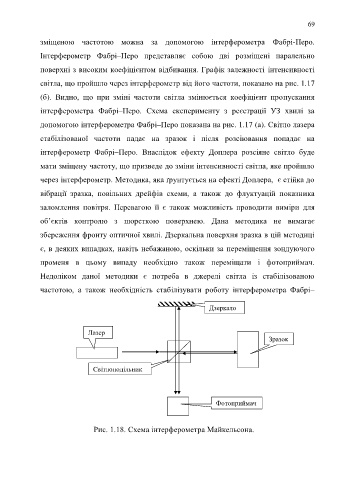

Рис. 1.18. Схема інтерферометра Майкельсона.
