66
методики є її погана чутливість до зміщень поверхні, які перпендикулярні до
поверхні зразка. Як видно з рис. 1.15, напрям поширення відбитого від
поверхні зондуючого променя, змінюється за наявності нахилу поверхні зразка.
У випадку поширення поздовжньої об’ємної хвилі перпендикулярно до
поверхні зразка, дана методика буде не чутливою. Так само з її допомогою не
можна зареєструвати об’ємні поперечні хвилі.
Фотоприймач
Дзеркальний
промінь
Лазер
Дифраговані
промені
Зразок з ПАХ

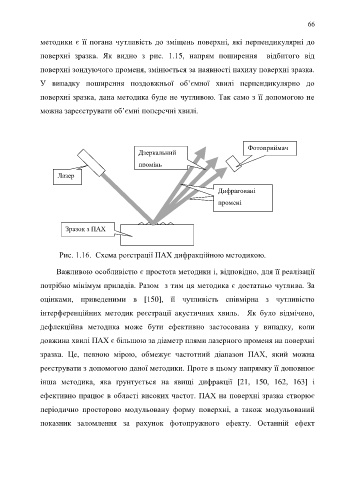

Рис. 1.16. Схема реєстрації ПАХ дифракційною методикою.
Важливою особливістю є простота методики і, відповідно, для її реалізації
потрібно мінімум приладів. Разом з тим ця методика є достатньо чутлива. За
оцінками, приведеними в [150], її чутливість співмірна з чутливістю
інтерференційних методик реєстрації акустичних хвиль. Як було відмічено,
дефлекційна методика може бути ефективно застосована у випадку, коли
довжина хвилі ПАХ є більшою за діаметр плями лазерного променя на поверхні
зразка. Це, певною мірою, обмежує частотний діапазон ПАХ, який можна
реєструвати з допомогою даної методики. Проте в цьому напрямку її доповнює
інша методика, яка ґрунтується на явищі дифракції [21, 150, 162, 163] і
ефективно працює в області високих частот. ПАХ на поверхні зразка створює
періодично просторово модульовану форму поверхні, а також модульований
показник заломлення за рахунок фотопружного ефекту. Останній ефект
