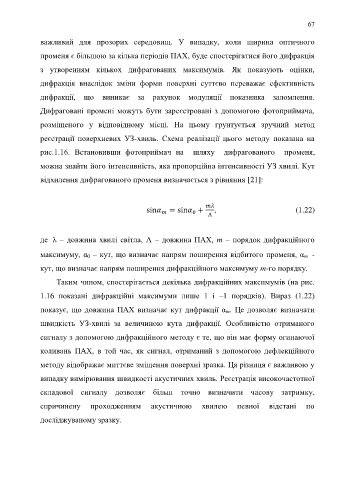

67

важливий для прозорих середовищ. У випадку, коли ширина оптичного

променя є більшою за кілька періодів ПАХ, буде спостерігатися його дифракція

з утворенням кількох дифрагованих максимумів. Як показують оцінки,

дифракція внаслідок зміни форми поверхні суттєво переважає ефективність

дифракції, що виникає за рахунок модуляції показника заломлення.

Дифраговані промені можуть бути зареєстровані з допомогою фотоприймача,

розміщеного у відповідному місці. На цьому грунтується зручний метод

реєстрації поверхневих УЗ-хвиль. Схема реалізації цього методу показана на

рис.1.16. Встановивши фотоприймач на шляху дифрагованого променя,

можна знайти його інтенсивність, яка пропорційна інтенсивності УЗ хвилі. Кут

відхилення дифрагованого променя визначається з рівняння [21]:

sin = sin + , (1.22)
0

Λ

де λ – довжина хвилі світла, Λ ‒ довжина ПАХ, m – порядок дифракційного

максимуму, α 0 – кут, що визначає напрям поширення відбитого променя, α m -
кут, що визначає напрям поширення дифракційного максимуму m-го порядку.

Таким чином, спостерігається декілька дифракційних максимумів (на рис.

1.16 показані дифракційні максимуми лише 1 і –1 порядків). Вираз (1.22)

показує, що довжина ПАХ визначає кут дифракції α m. Це дозволяє визначати

швидкість УЗ-хвилі за величиною кута дифракції. Особливістю отриманого

сигналу з допомогою дифракційного методу є те, що він має форму огинаючої

коливань ПАХ, в той час, як сигнал, отриманий з допомогою дефлекційного

методу відображає миттєве зміщення поверхні зразка. Ця різниця є важливою у

випадку вимірювання швидкості акустичних хвиль. Реєстрація високочастотної

складової сигналу дозволяє більш точно визначити часову затримку,

спричинену проходженням акустичною хвилею певної відстані по

досліджуваному зразку.
