Page 68 - ДисМокрий21

68

Дифракційна методика реєстрації ПАХ не ефективна на низьких частотах,

оскільки згідно виразу (1.22) кут дифракції у випадку великих довжин ПАХ

буде малим. Це утруднює відділеня дифрагованого променя від дзеркально

відбитого. Використання дифракційної методики з боку високих частот

можливе до частот сотень мегагерц, що суттєво перевищує частоти, які

використовуються в неруйнівному контролі.

Існує також низка методів реєстрації УЗ хвиль, які грунтуються на ефекті

Доплера [150, 162, 163, 166]. Цей ефект проявляється в тому, що частота світла

ω, розсіяного на поверхні, яка коливається з частотою Ω, буд [150]:

ω = ω ± Ω, (1.23)
0
де ω 0 – частота світла, яке падає на розсіюючу поверхню.

Вимірявши інтенсивність світла із зміщеною частотою, можна зробити
висновок про інтенсивність акустичної хвилі. Виділити світлову хвилю із

Інтенсивність

світла
Лазер

Акустична

хвиля

Інтерферометр
Фабрі ‒ Перо

Частота

світла

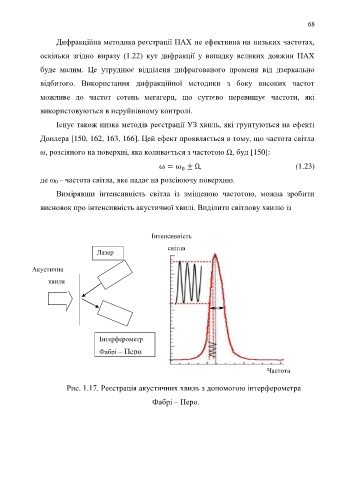

Рис. 1.17. Реєстрація акустичних хвиль з допомогою інтерферометра

Фабрі ‒ Перо.
