238

                     Достатньо  загальним  випадком,  який  дозволяє  оцінити  величину

               залишкових механічних напружень, є той факт, що напруження на краю зразка

               часто  є суттєво менші за напруження в інших ділянках.  На рис. 5.2 показано

               картину, яка характеризує розподіл напружень в затиснутому прозорому диску,

               що  отримана  з  допомогою  оптико-поляризаційного  методу.  Густина  смуг

               характеризує градієнт механічних напружень. Видно, що на краю зразка зміна

               напружень  є  суттєво  меншою  порівняно  із  центральними  ділянками,  а  також

               ділянками, які контактують із тримачем. Таким чином, ці області приймаються

               як  ділянки  з  нульовими  напруженнями,  відносно  яких  відраховуються

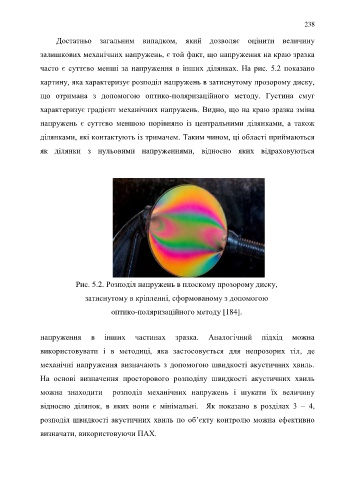

                            Рис. 5.2. Розподіл напружень в плоскому прозорому диску,

                               затиснутому в кріпленні, сформованому з допомогою

                                        оптико-поляризаційного методу [184].



               напруження  в  інших  частинах  зразка.  Аналогічний  підхід  можна

               використовувати  і  в  методиці,  яка  застосовується  для  непрозорих  тіл,  де

               механічні  напруження  визначають  з  допомогою  швидкості  акустичних  хвиль.

               На  основі  визначення  просторового  розподілу  швидкості  акустичних  хвиль

               можна  знаходити    розподіл  механічних  напружень  і  шукати  їх  величину

               відносно  ділянок,  в  яких  вони  є  мінімальні.    Як  показано  в  розділах  3  –  4,

               розподіл швидкості  акустичних  хвиль  по об’єкту контролю можна ефективно

               визначати, використовуючи ПАХ.
